Opis produktu

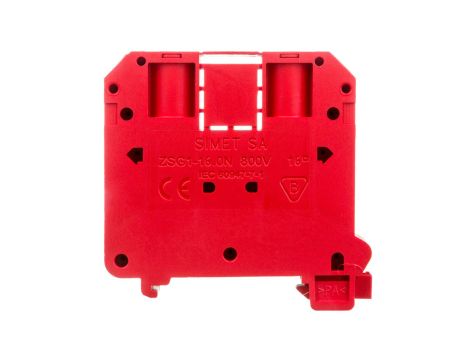

Złączka szynowa 2-przewodowa 16mm2 czerwona NOWA ZSG 1-16.0Nc 11621311
Złączka szynowa ZSG 1-16.0Nc to jednostopniowy zacisk śrubowy przeznaczony do łączenia dwóch przewodów o przekroju 2,5–16 mm²; stosowana w rozdzielnicach, szafach sterowniczych oraz listwach przyłączeniowych do realizacji połączeń fazowych i sygnalizacyjnych.
Cechy techniczne
- Kolor: czerwony — ułatwia identyfikację przewodu fazowego.
- Materiał izolacyjny: poliamid PA 66, bezhalogenowy; klasa palności UL94 V0.
- Liczba biegunów: 1; liczba zacisków na poziom: 2 (połączenie boczne).
- Rodzaj połączenia: połączenie śrubowe, wkręty dociskowe +/- M5x12.
- Przekrój przyłączanego przewodu: 2,5–16 mm² (przewód jednodrutowy, linkowy bez końcówki tulejkowej oraz przewód wielożyłowy).
- Prąd znamionowy In: 76 A; napięcie znamionowe: 800 V.
- Wymiary: szerokość 12 mm; wysokość 60 mm; długość 52,5 mm.
- Zakres temperatur pracy: -25°C do 125°C.
- Montaż: na szynę TS 35 (DIN 35 mm).
- Dodatkowe akcesoria: oznaczniki i płytki krańcowe na szynę TS 35.
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze — łączenie przewodów zasilających i fazowych.
- Listwy przyłączeniowe i panele zaciskowe wymagające kompaktowego, jednopunktowego połączenia dwóch przewodów.
- Aplikacje przemysłowe pracujące w temperaturach -25-125°C, gdzie wymagane są bezhalogenowe materiały i klasa palności V0.
- Systemy, w których montaż odbywa się na standardowej szynie DIN 35 (TS 35).
