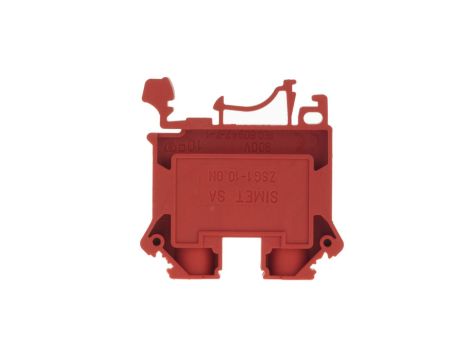

Złączka szynowa 2-przewodowa 10mm2 czerwona NOWA ZSG1-10.0Nc 11521311
Złączka szynowa ZSG1-10.0Nc to 2-przewodowy moduł przyłączeniowy o przekroju znamionowym 10 mm² przeznaczony do montażu na szynach TS 32 i TS 35; stosowana w rozdzielniach i szafach sterowniczych do łączenia przewodów niskiego napięcia.
Cechy techniczne
- Przekrój znamionowy: 10 mm²
- Prąd znamionowy In: 57 A
- Napięcie znamionowe: 800 V
- Materiał izolacyjny: poliamid PA 66 (tworzywo termoplastyczne), klasa palności UL94 V0
- Zakres temperatur pracy: od -25 °C do 125 °C
- Sposób montażu: na szynie montażowej DIN / Szynie G (TS 32, TS 35)
- Wymiary: szerokość 10 mm, wysokość 48 mm, długość 39,5 mm
- Połączenie elektryczne: połączenie śrubowe; pozycja boczna
- Konstrukcja: 1 poziom, 2 zaciski na poziom; wewnętrzne piętra niezmostkowane
- Dopuszczalne przekroje przewodów: przewód jednodrutowy 1,5–10 mm², przewód wielożyłowy 2,5–10 mm²
- Wymagana płytka zamykająca: tak
- Wersja przeciwwybuchowa EEx e: nie
- Dostępne akcesoria: oznaczniki, płytki krańcowe, zwrotniki gwintowe
Zastosowanie produktu
- Montaż w rozdzielnicach i szafach sterowniczych na szynach DIN TS 32 / TS 35
- Łączenie przewodów fazowych i neutralnych w instalacjach niskiego napięcia do 800 V
- Aplikacje przemysłowe i budynkowe wymagające obsługi przewodów 1,5–10 mm²
- Węzły dystrybucyjne i punkty rozgałęzień w systemach automatyki i zasilania
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy złączka wymaga stosowania płytki zamykającej?
Tak — złączka ZSG1-10.0Nc wymaga użycia płytki zamykającej; dostępne akcesoria obejmują oznaczniki, płytki krańcowe oraz zwrotniki gwintowe, które ułatwiają montaż i identyfikację połączeń.
