Opis produktu

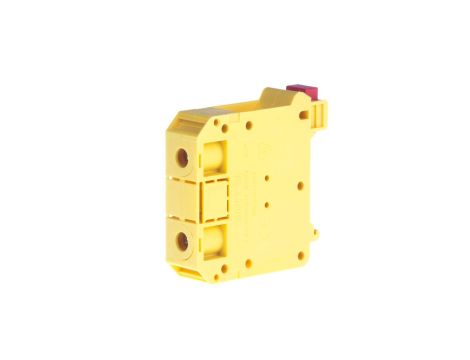

Złączka szynowa 2-przewodowa 35mm2 żółta NOWA ZSG1-35.0Nz 11721314
Złączka szynowa gwintowa ZSG1-35.0Nz przeznaczona do łączenia przewodów o przekroju ?? 35 mm²; stosowana w rozdzielnicach i szafach sterowniczych do przyłączy zasilających i rozgałęzień na szynie montażowej TS35.
Dane techniczne
- Przekrój znamionowy: 35 mm²
- Prąd znamionowy In: 125 A
- Napięcie znamionowe: 800 V
- Materiał izolacyjny: poliamid PA 66, bezhalogenowy, klasa palności UL94 V0
- Wymiary (szer. × dł. × wys.): 16 × 53 × 60 mm
- Zakres temperatur pracy: -25 °C do 125 °C
- Sposób montażu: szyna montażowa DIN TS 35 (profil 35 mm)
- Moment dokręcania: 2,5–5,0 Nm
- Rodzaj połączenia: śrubowe, 1 poziom, 2 zaciski na poziom (połączenie boczne)
- Obsługiwane przewody: przewód jednodrutowy, linkowy i wielożyłowy 2,5–35 mm²
- Brak wewnętrznego mostkowania pomiędzy piętrami
- Kolor: żółty
- Producent: Simet Spółka Akcyjna, Jelenia Góra
Zastosowanie produktu
- Połączenia zasilające w rozdzielnicach i szafach sterowniczych montowanych na szynie TS35
- Przyłącza silników i obwodów mocy wymagających przewodów do 35 mm²
- Listwy przyłączeniowe i punkty rozgałęzień w instalacjach przemysłowych
- Stosowanie w aplikacjach wymagających materiałów bezhalogenowych i klasy palności UL94 V0
- Możliwość stosowania akcesoriów: oznaczniki szynowe, płytki krańcowe, zwieracze do mostkowania
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak zrealizować mostkowanie kilku terminali przy użyciu złączki ZSG1-35.0Nz?
Złączka ZSG1-35.0Nz nie posiada wewnętrznego mostkowania; mostkowanie wykonuje się za pomocą dedykowanych zwieraczy/łączników dostępnych jako akcesoria (dopasowanych do szerokości modułu 16 mm) lub poprzez zewnętrzne przewody łączące. Przy montażu zwieraczy należy zachować zalecany moment dokręcania 2,5–5,0 Nm i montaż na szynie TS35.
