Opis produktu

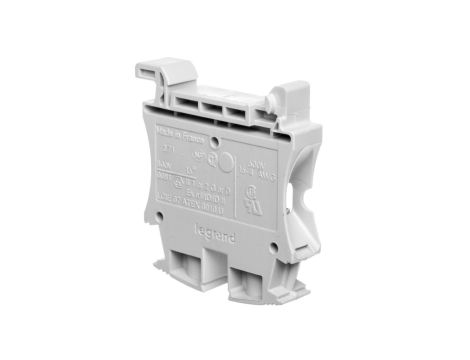

Złączka szynowa 2-przewodowa 16mm2 szara 037164
Dwuzaciskowa złączka szynowa przeznaczona do montażu na szynie DIN 35 mm, stosowana do łączenia przewodów zasilających i sygnałowych w rozdzielnicach oraz szafach sterowniczych. Konstrukcja umożliwia boczne wprowadzanie przewodów i połączenie śrubowe.
Cechy techniczne
- Prąd znamionowy In: 76 A
- Napięcie znamionowe: 800 V
- Nominalny przekrój (w nazwie): 16 mm?; obsługa przewodów jednostronnych: 1,5–25 mm?
- Przewody linkowe z końcówką tulejkową: 1,5–16 mm?; linkowe bez tulejki: 1,5–25 mm?; wielożyłowe: 1,5–16 mm?
- Rodzaj połączenia elektrycznego: połączenie śrubowe, pozycja boczna
- Liczba poziomów: 1; liczba zacisków na poziom: 2; wewnętrzne piętra zmostkowane: nie
- Sposób montażu: szyna montażowa DIN 35 mm
- Wymiary: długość 57,1 mm; szerokość/rozstaw rastra 12 mm; wysokość przy najniższym sposobie montażu 62,9 mm
- Materiał izolacyjny: tworzywo termoplastyczne; klasa palności zgodna z UL94: V2
- Wersja przeciwwybuchowa: dostępna wersja EEx e
- Wymagana płytka zamykająca: tak
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze: łączenie przewodów zasilających i sygnałowych na szynie DIN 35 mm
- Panele kontrolno-pomiarowe oraz obwody pomocnicze w instalacjach przemysłowych
- Instalacje z wymaganiami przeciwwybuchowymi – przy zastosowaniu wersji EEx e
- Prace remontowe i modernizacyjne w instalacjach niskiego napięcia wymagające połączeń śrubowych o dużym zakresie przekrojów przewodów
- Miejsca wymagające bocznego wprowadzania przewodów i kompaktowego rozplanowania torów prądowych
