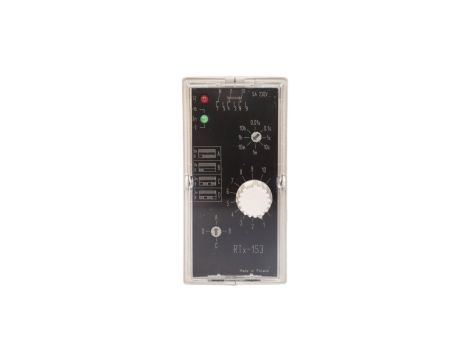

Przekaźnik czasowy 3P 5A 0,01sek-100h 220-230V AC/DC 4-funkcyjny RTX-153 220/230

Przekaźnik czasowy 3P 5A 0,01sek-100h 220-230V AC/DC 4-funkcyjny RTX-153 220/230

Przekaźnik czasowy RTX-153 220/230 to trójpolowy przekaźnik do sterowania sekwencjami czasowymi w układach przemysłowych; oferuje cztery tryby pracy, analogową nastawę czasu i zasilanie uniwersalne AC/DC 220–230 V. Przeznaczony do montażu w rozdzielnicach i panelach sterowniczych, gdzie wymagane są precyzyjne opóźnienia i cykliczne przełączanie obwodów.

Cechy techniczne

• Funkcje: opóźnione załączenie (delay-on), załączenie na nastawiony czas, praca cykliczna z trybami startu zboczem narastającym (taktowanie i migotanie), oraz wejścia sterujące RESET i STOP.
• Zakres nastawy czasu: 0,01 s do 360 000 s (0,01 s – 100 h); nastawa analogowa, zabezpieczenie przed przypadkową zmianą parametrów.
• Napięcie sterowania: AC/DC 220–230 V (50/60 Hz); rodzaj napięcia: AC/DC.
• Wyjścia: 1 styk przełączny bezzwłoczny oraz 2 styki przełączne zwłoczne; brak wyjścia półprzewodnikowego.
• Połączenie elektryczne: śrubowe; kompatybilny z montażem w standardowym gnieździe 11-biegunowym (gniazdo nie jest dołączone).
• Wskaźniki i sterowanie: diody LED sygnalizujące stan, analogowy pokrętło/nastawnik czasu, wejścia sterujące RESET/STOP dla operacji serwisowych i zatrzymania cyklu.
• Wymiary: szerokość 38 mm, wysokość 75 mm, głębokość 103 mm; konstrukcja modułowa do montażu w szafach sterowniczych.
• Cechy dodatkowe: brak gniazda wtykowego w zestawie, brak funkcji zdalnego sterowania; zabronione modyfikacje mechaniczne i elektryczne urządzenia.

Zastosowanie produktu

• Sterowanie sekwencjami w automatyce przemysłowej: cykle maszyn, układy rozruchowe i sekwencje fazowe.
• Sterowanie oświetleniem czasowym i sekwencje sterowania obwodami w instalacjach komercyjnych i przemysłowych.
• Zastosowania w układach HVAC oraz systemach kontroli procesów wymagających precyzyjnych opóźnień i pracy cyklicznej.
• Panele sterownicze i rozdzielnice, jako element logiczny do testów cyklicznych, kontroli czasów pracy elementów wykonawczych oraz integracji z istniejącymi systemami elektrycznymi.
• Wymagania instalacyjne: montaż i podłączenie przez wykwalifikowany personel zgodnie z dokumentacją techniczną; przed przeglądem odłączyć napięcie zasilania.
