Opis produktu

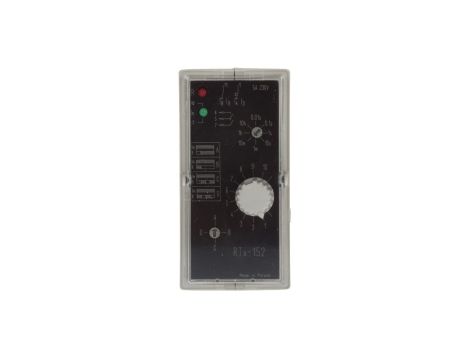

Przekaźnik czasowy 2P 5A 0,01sek-100h 220-230V AC/DC 4-funkcyjny RTX-152 220/230
Wielofunkcyjny przekaźnik czasowy RTX-152 przeznaczony do sterowania sekwencyjnego i czasowego w instalacjach elektrycznych; typ 2P, nominalny prąd styków 5 A, zasilanie 220–230 V AC/DC. Stosowany w panelach sterowniczych, układach automatyki maszyn oraz do sterowania obwodami oświetleniowymi i napędami pomocniczymi.
Cechy techniczne
- Zakres nastawy czasu: od 0,01 s do 100 h (0,01 s – 360 000 s); dokładność ustawień ±5% wartości końcowej podzakresu.
- Napięcie sterowania: 220–230 V AC/DC; rodzaj napięcia: AC/DC.
- Konfiguracja styków: 2P (dwa styki przełączne) — zawiera jeden styk bezzwłoczny (natychmiastowy) oraz jeden styk zwłoczny; obciążalność styków: 5 A.
- Funkcje czasowe (wybrane): opóźnione załączanie (delayed ON), załączanie na nastawiony czas przy zboczu narastającym, taktowanie przy zboczu narastającym; możliwość zerowania czasu i pracy cyklicznej (funkcje typowe dla serii RTx-15x).
- Czas regeneracji (resetu): maks. 0,1 s; brak wyjścia półprzewodnikowego; brak funkcji sterowania zdalnego.
- Sposób połączenia: połączenie śrubowe; montaż w gnieździe 11-biegunowym (gniazdo sprzedawane oddzielnie).
- Wskaźniki stanu: diody LED sygnalizujące zasilanie i stan przekaźnika wykonawczego; zabezpieczenie przed przypadkową zmianą nastaw.
- Wymiary: szerokość 38 mm, wysokość 75 mm, głębokość 103 mm.
- Montaż i obsługa: połączenia elektryczne śrubowe, instalacja i serwis przez wykwalifikowany personel; nie modyfikować urządzenia ani nie używać uszkodzonych elementów.
Zastosowanie
- Sterowanie czasowe obwodów oświetleniowych i sygnalizacyjnych w instalacjach przemysłowych i budynkowych.
- Sekwencje załączania w układach automatyki maszyn, np. opóźnione załączenie napędów pomocniczych, sterowanie pompami i zaworami.
- Implementacja funkcji cyklicznych i taktowania w panelach sterowniczych oraz układach kontroli procesu.
- Stosowanie jako element logiczny w połączeniu ze stycznikami i innymi przekaźnikami w aplikacjach przemysłowych.
- Warunki eksploatacji: montaż zgodnie z dokumentacją techniczną, zapewnienie wentylacji szafy, regularne kontrole wizualne oraz stosowanie się do zasad bezpieczeństwa przy pracy z napięciami sieciowymi.
