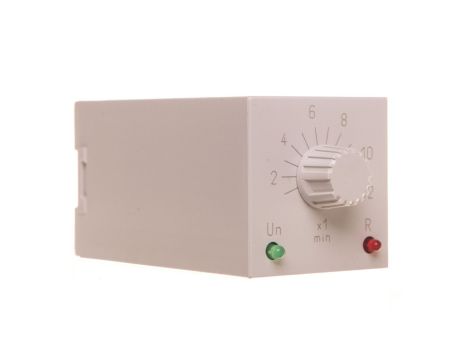

Przekaźnik czasowy 2P 5A 1-12min 24-48V AC/DC opóźnione załączenie RTX-132 24/48 12 MIN

Przekaźnik czasowy 2P 5A 1-12min 24-48V AC/DC opóźnione załączenie RTX-132 24/48 12 MIN

Przekaźnik czasowy RTX-132 24/48 12 MIN to moduł 2P realizujący funkcję opóźnionego załączenia (ON delay) dla układów sterowania zasilanych napięciem 24–48 V AC/DC; przeznaczony do sterowania obciążeń pomocniczych o prądzie do 5 A.

Cechy techniczne

• Funkcja: opóźnione załączenie (ON delay) z analogową nastawą czasu i sygnalizacją diodową.
• Znamionowe napięcie sterowania: 24–48 V AC/DC (AC 50/60 Hz i DC).
• Zakres nastawy czasu: 1–12 min (60–720 s).
• Wyjścia: 2 wyjścia zwłoczne, styk przełączny (2 × przełączny zwłoczny).
• Zdolność łączeniowa: 5 A przy stykach mechanicznych.
• Połączenie elektryczne: połączenie śrubowe; brak gniazda wtykowego; brak wyjścia półprzewodnikowego.
• Wymiary: 36,5 × 36,5 × 80 mm.
• Tolerancja zasilania: dopuszczalne wahania napięcia w granicach około 0,8–1,1 Un (wpływ na pracę urządzenia).
• Uwagi eksploatacyjne: montaż i podłączenie wykonać zgodnie z dokumentacją techniczną przez wykwalifikowany personel; nie dokonywać modyfikacji; w razie awarii natychmiast odłączyć zasilanie.

Zastosowanie produktu

• Sterowanie opóźnionym załączeniem obwodów pomocniczych i urządzeń do 5 A.
• Realizacja sekwencji czasowych i opóźnień w automatyce przemysłowej oraz instalacjach budynkowych.
• Sterowanie pompami, zaworami, oświetleniem i innymi obciążeniami pomocniczymi wymagającymi załączenia po zadanym czasie.
• Zastosowanie w szafach sterowniczych i panelach kontrolnych jako element układów czasowych i zabezpieczających.
