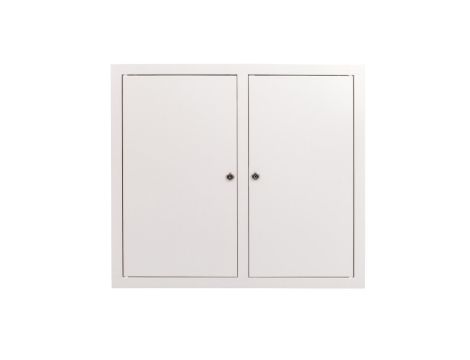

Rozdzielnica modułowa 3x24 podtynkowa IP31 RP 70 Z 1-042

Rozdzielnica modułowa 3x24 podtynkowa IP31 RP 70 Z 1-042

Rozdzielnica modułowa RP 70 Z 1-042 przeznaczona do montażu podtynkowego w pomieszczeniach suchych, oferuje trzy rzędy po 24 moduły (3x24) i służy do zabudowy aparatów modułowych na szynie DIN TH35. Stosowana jako główna lub obwodowa tablica rozdzielcza dla instalacji niskiego napięcia.

Cechy techniczne

• Montaż: podtynkowy
• Wymiary zewnętrzne: szerokość 480 mm × wysokość 480 mm × głębokość zabudowy 120 mm
• Układ modułów: 3 rzędy × 24 moduły (3x24)
• Materiał obudowy: stal, blacha 0,8 mm, powłoka lakiernicza; kolor biały, RAL 9002
• Stopień ochrony: IP31 (ochrona przed dostępem części ciała, niechroniona przed wodą)
• Szyna DIN: TH35 standardowa
• Rodzaj pokrywy: zamknięta (bez pokrywy transparentnej)
• Płyta montażowa: brak (zasilanie i mocowanie aparatów bez płyt montażowych)
• Parametry elektryczne (informacyjne): prąd znamionowy do 100 A, napięcie łączeniowe 400 V, napięcie izolacji 500 V
• Możliwość rozbudowy: brak (nieprzystosowana do rozbudowy modułowej)
• Wykonanie zgodne z dyrektywą EMC: nie (brak wykonania przystosowanego do wymagań EMC)
• Dodatkowe elementy: standardowo zestaw naklejek; dostępne wersje z zamkami (instrukcja montażu zamka dostępna u producenta)

Zastosowanie produktu

• Instalacje wewnętrzne budynków mieszkalnych, biurowych i usługowych
• Małe i średnie rozdzielnie obwodowe dla obwodów do 100 A
• Montaż aparatów modułowych na szynie TH35: wyłączniki nadprądowe, różnicowoprądowe, listwy zaciskowe
• Zabudowa podtynkowa w ścianach murowanych i kartonowo?gipsowych w pomieszczeniach suchych (IP31)
• Rozwiązania wymagające estetycznej, zamkniętej obudowy stalowej w kolorze białym
