Opis produktu

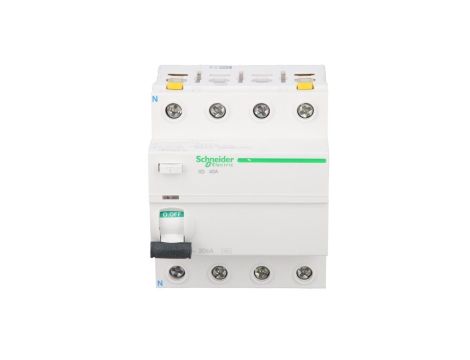

Wyłącznik różnicowoprądowy 4P 40A 0,03A typ AC iID A9Z11440
Wyłącznik różnicowoprądowy 4P 40A 0,03A typ AC iID A9Z11440 przeznaczony jest do wykrywania upływów prądu przemiennego i do ochrony przeciwporażeniowej w instalacjach niskiego napięcia. Urządzenie montuje się na szynie DIN i stosuje w rozdzielnicach trójfazowych do ochrony obwodów zasilających odbiorniki i gniazda.
Cechy techniczne
- Prąd znamionowy: 40 A
- Liczba biegunów: 4 (4P)
- Znamionowy prąd różnicowy: 0,03 A (30 mA), typ czułości: AC (wykrywa sinusoidalne prądy upływu)
- Napięcie znamionowe: 415 V; częstotliwość: 50 Hz
- Znamionowa zdolność łączeniowa: 1,5 kA (1500 A)
- Odporność na udar prądowy: 0,25 kA
- Napięcie izolacji: 500 V; napięcie udarowe: 6 kV
- Wyzwalanie: bezzwłoczne (brak funkcji krótkotrwałego wyzwalania)
- Ochrona selektywna: nie (nie zapewnia selektywności przy pracy z wyłącznikami nadprądowymi)
- Stopień ochrony: IP20
- Montaż: szyna DIN; wymiary obudowy zgodne z DIN 43880: 8 modułów; wysokość: 91 mm; głębokość zabudowy: 70 mm
- Możliwość dodatkowego wyposażenia: tak (obsługa akcesoriów zgodnych z systemem)
- Gwarancja: 18 miesięcy; przed zastosowaniem wymagana analiza ryzyka
Zastosowanie produktu
- Ochrona przeciwporażeniowa osób w instalacjach trójfazowych 230/400 V (np. obwody gniazd, oświetlenia)
- Wykrywanie i odłączanie prądów upływu sinusoidalnych w instalacjach budynków mieszkalnych, komercyjnych i lekkich zakładów przemysłowych
- Stosowanie w rozdzielnicach modułowych na szynie DIN jako element ochrony lokalnych obwodów
- Niezalecany do ochrony przed prądami stałymi lub pulsacyjnymi wymagającymi typów A/AC z dodatkowymi funkcjami selektywnymi
