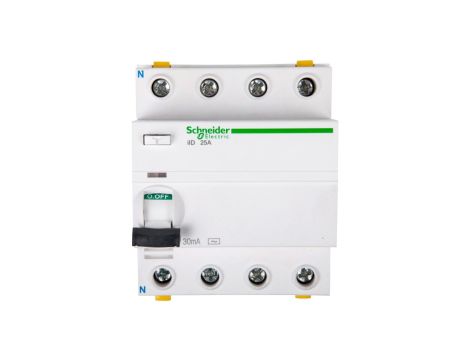

Wyłącznik różnicowoprądowy 4P 25A 0,03A typ AC iID A9Z11425

Wyłącznik różnicowoprądowy 4P 25A 0,03A typ AC iID A9Z11425

Wyłącznik różnicowoprądowy Acti9 iID A9Z11425 jest urządzeniem 4-biegunowym przeznaczonym do ochrony przeciwporażeniowej układów trójfazowych w sieciach 380–415 V. Typ AC i czułość 30 mA pozwalają na wykrywanie upływów prądu przemiennego i szybkie wyłączenie obwodu.

Dane techniczne

• Typ urządzenia: Wyłącznik różnicowoprądowy, charakterystyka AC, technologia wyzwalania niezależnego
• Liczba biegunów: 4
• Prąd znamionowy: 25 A
• Znamionowy prąd różnicowy: 0,03 A (30 mA)
• Napięcie znamionowe: 380–415 V, częstotliwość: 50/60 Hz
• Zdolność łączeniowa: 1,5 kA (1500 A)
• Znamionowy warunkowy prąd zwarciowy: 10 kA
• Odporność na udar prądowy: 0,25 kA
• Wymiary: 72 mm (szer.) x 91 mm (wys.) x 73 mm (gł.) — szerokość 8 modułów (DIN 43880)
• Głębokość wbudowania: 70 mm; masa: 0,37 kg
• Długość odizolowanego przewodu: 14 mm; moment dokręcania zacisków: 3,5 N·m
• Montaż: na szynie DIN; możliwość blokowania kłódką; możliwość dodatkowego wyposażenia
• Stopień ochrony: IP20; zakres temperatur pracy: -5 °C do 60 °C
• Wyzwalanie krótkozwłoczne: brak
• Gwarancja: 18 miesięcy

Zastosowanie

• Ochrona przeciwporażeniowa instalacji trójfazowych 380–415 V w budynkach mieszkalnych, użyteczności publicznej i obiektach przemysłowych
• Zabezpieczenie obwodów z punktami narażonymi na wilgoć (kuchnie, łazienki, pomieszczenia techniczne)
• Stosowanie w rozdzielnicach modułowych montowanych na szynie DIN
• Ochrona obwodów zasilających urządzenia przenośne i stacjonarne wymagające detekcji upływu prądu AC
