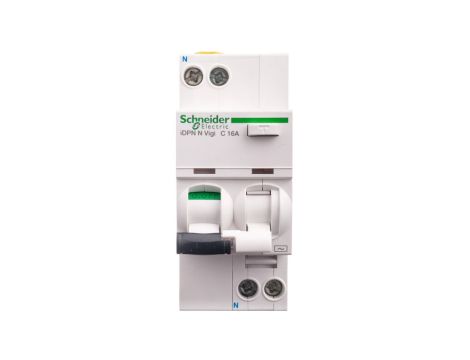

Wyłącznik różnicowo-nadprądowy 2P 16A C 0,03A typ AC iDPN N VIGI A9D31616

Wyłącznik różnicowo-nadprądowy 2P 16A C 0,03A typ AC iDPN N VIGI A9D31616

Wyłącznik różnicowo-nadprądowy iDPN N VIGI A9D31616 przeznaczony do ochrony przeciwporażeniowej i nadprądowej obwodów jednofazowych (L+N) w rozdzielnicach modułowych; urządzenie łączy funkcję wyłącznika nadprądowego z wyłącznikiem różnicowoprądowym typu AC.

Cechy techniczne

• Liczba biegunów: 2 (jednoczesne rozłączanie bieguna N)
• Prąd znamionowy: 16 A
• Napięcie znamionowe: 230 V, częstotliwość 50 Hz
• Charakterystyka wyzwalania: C (typ C)
• Znamionowy prąd różnicowy: 0,03 A (30 mA), czułość typ AC
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA
• Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 3
• Szerokość: 4 moduły (montaż na szynie DIN)
• Głębokość wbudowania: 69,5 mm; wysokość: 85 mm
• Stopień ochrony: IP20
• Trwałość mechaniczna i elektryczna: 20 000 cykli
• Możliwość izolacji obwodu; urządzenie spełnia normy EN/IEC 61009-2-1 oraz EN/IEC 60947-2
• Produkt klasyfikowany jako ekologiczny zgodnie z polityką ograniczania substancji niebezpiecznych (RoHS)
• Uwaga instalacyjna: montaż, konserwacja i wymiana muszą być wykonywane przez wykwalifikowanego elektryka; urządzenie nie podlega naprawie; przed instalacją odłączyć zasilanie i sprawdzić brak uszkodzeń

Zastosowanie produktu

• Tablice rozdzielcze w budownictwie mieszkaniowym i małych obiektach komercyjnych – ochrona obwodów gniazd i oświetlenia
• Ochrona przeciwporażeniowa w obwodach, gdzie konieczne jest wykrywanie prądów upływowych sinusoidalnych (typ AC)
• Aplikacje wymagające ograniczenia energii zwarciowej i koordynacji z wyłącznikami nadprądowymi o charakterystyce C
• Modernizacje instalacji elektrycznych, szczególnie w instalacjach bez skutecznej ochrony różnicowoprądowej (np. starsze rozdzielnice)
• Strefy o podwyższonym ryzyku porażenia (np. łazienki) przy zachowaniu obowiązujących przepisów i montażu przez elektryka
