Wyłącznik różnicowo-nadprądowy 2P 16A B 0,03A typ AC iDPN N VIGI A9D55616

Wyłącznik różnicowo-nadprądowy 2P 16A B 0,03A typ AC iDPN N VIGI A9D55616

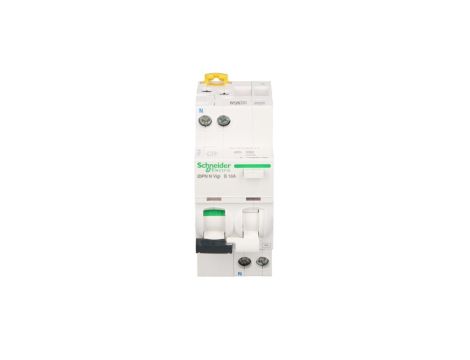

Wyłącznik różnicowo-nadprądowy 2P 16A B 0,03A typ AC iDPN N VIGI A9D55616 to kombinowane urządzenie RCBO przeznaczone do ochrony przeciwporażeniowej i nadprądowej w obwodach jednofazowych. Urządzenie jest przystosowane do montażu na szynie DIN w rozdzielnicach instalacji budynkowych i przemysłowych.

Cechy techniczne

• Typ: iDPN VIGI (wyłącznik różnicowo-nadprądowy, RCBO) z wyzwalaczem termomagnetycznym.
• Konfiguracja: 2 bieguny, jednocześnie rozłączany biegun N.
• Prąd znamionowy: 16 A; charakterystyka wyzwalania: B.
• Znamionowy prąd różnicowy: 0,03 A (30 mA), czułość typu AC.
• Napięcie znamionowe: 230 V AC; częstotliwość: 50 Hz.
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA (6000 A).
• Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 3.
• Wymiary: szer. 36 mm (4 moduły), wys. 85 mm, gł. 73 mm; masa ~125 g.
• Stopień ochrony: IP20; temperatura pracy: -5 do 60 °C; temperatura przechowywania: -40 do 85 °C.
• Montaż: na szynie DIN; funkcja izolacyjna; projekt zgodny z zasadami Green Premium.
• Zgodność z normami EN/IEC.
• Instalacja, konserwacja i wymiana muszą być wykonywane przez wykwalifikowanego elektryka; urządzenia nie naprawiać.

Zastosowanie

• Ochrona obwodów gniazd i oświetlenia w budynkach mieszkalnych, komercyjnych i użyteczności publicznej.
• Ochrona obwodów maszyn i urządzeń w małych instalacjach przemysłowych oraz w rozdzielnicach maszynowych.
• Instalacje wymagające jednoczesnego rozłączania przewodu neutralnego i zabezpieczenia przed upływem prądu 30 mA.
• Systemy zasilania montowane na szynie DIN, gdzie wymagane są parametry: 16 A, charakterystyka B oraz zdolność łączeniowa 6 kA.
