Wyłącznik różnicowo-nadprądowy 2P 10A B 0,03A typ AC iDPN N VIGI A9D55610

Wyłącznik różnicowo-nadprądowy 2P 10A B 0,03A typ AC iDPN N VIGI A9D55610

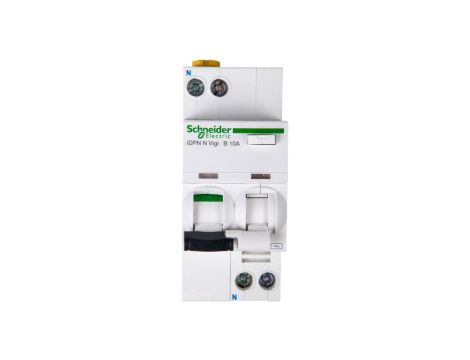

Wyłącznik różnicowo-nadprądowy Acti 9 iDPN Vigi to urządzenie kombinowane (RCBO) łączące funkcję ochrony przeciwporażeniowej i nadprądowej dla sieci jednofazowych 220–240 V. Przeznaczony do montażu w rozdzielnicach na szynie DIN w instalacjach mieszkaniowych, komercyjnych i usługowych.

Cechy techniczne

• Prąd znamionowy: 10 A.
• Znamionowy prąd różnicowy: 0,03 A (30 mA), typ detekcji: AC.
• Charakterystyka wyzwalania: B; wyzwalacz termomagnetyczny.
• Liczba biegunów: 2; jednoczesne rozłączanie przewodu N: tak.
• Napięcie znamionowe: 230 V, częstotliwość: 50 Hz.
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA (6000 A).
• Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 3.
• Montaż: szyna DIN; funkcja izolacyjna.
• Wymiary: szerokość 4 moduły, wysokość 85 mm; głębokość zabudowy: 69,5 mm; całkowita głębokość: 73 mm.
• Stopień ochrony: IP20.
• Zgodność z normą: EN/IEC 61009-2-1.
• Gwarancja producenta: 18 miesięcy.

Zastosowanie produktu

• Ochrona obwodów jednofazowych przed zwarciem, przeciążeniem i prądami upływowymi (ochrona osób przy prądzie różnicowym 30 mA).
• Instalacje mieszkaniowe, lokale usługowe, małe rozdzielnice w obiektach komercyjnych i przemysłowych o napięciu 220–240 V, 50 Hz.
• Obwody oświetleniowe i gniazdowe wymagające jednoczesnego rozłączenia przewodu neutralnego.
• Stosowanie tam, gdzie wymagane są ograniczenie energii zwarciowej i odporność na przepięcia klasy 3.
• Montaż i konserwacja muszą być prowadzone przez wykwalifikowanego elektryka; przed pracami odłączyć zasilanie i nie instalować urządzenia uszkodzonego.
