Opis produktu

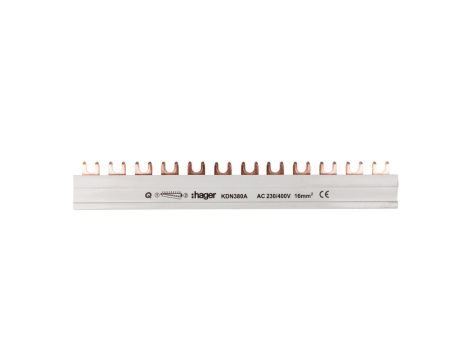

Szyna łączeniowa 3P 80A 16mm2 widełkowa (12 mod.) KDN380A
Szyna łączeniowa KDN380A to pozioma, izolowana szyna grzebieniowa 3-fazowa (3P) przeznaczona do łączenia przewodów o przekroju do 16 mm2 przy maksymalnym znamionowym prądzie 80 A. Produkt stosuje się w rozdzielnicach modułowych i panelach rozdzielczych wymagających 12 punktów przyłączeniowych.
Cechy techniczne
- Liczba faz: 3 (trójfazowa konstrukcja)
- Znamionowy prąd ciągły Iu: 80 A
- Przekrój przewodu: do 16 mm2
- Liczba przyłączeń: 12 modułów / 12 punktów przyłączeniowych
- Maksymalne napięcie pracy: 400 V
- Długość: 210 mm
- Rodzaj połączenia elektrycznego: widełkowe; możliwość zastosowania przyłączy śrubowych lub systemu Quick Connect
- Izolacja: tak — izolowana konstrukcja zapewniająca ochronę przewodów i styków
- Wielkość odstępów między modułami: 18 mm
Zastosowanie produktu
- Łączenie faz w rozdzielnicach budynków mieszkalnych, usługowych i przemysłowych
- Rozdział i grupowanie przewodów w szafach sterowniczych i panelach rozdzielczych
- Instalacje modułowe wymagające 12 punktów przyłączeniowych i odstępu 18 mm między modułami
- Systemy, gdzie wymagane jest podłączenie przewodów do 16 mm2 przy prądzie do 80 A, z możliwością montażu przy użyciu śrub lub Quick Connect
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy izolacja szyny łączeniowej KDN380A eliminuje konieczność stosowania dodatkowych izolatorów montażowych?
Tak. Szyna KDN380A jest wykonana w wersji izolowanej, co ogranicza konieczność instalowania dodatkowych izolatorów ochronnych na widocznych częściach szyny; mimo to montaż należy wykonać zgodnie z zasadami bezpieczeństwa instalacji oraz zaleceniami producenta rozdzielnicy.
