Opis produktu

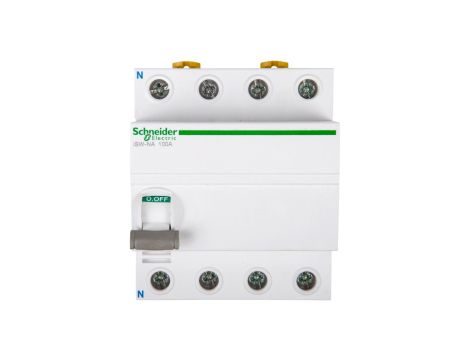

Rozłącznik modułowy 100A 4P iSW-NA (możliwy wyzwalacz) A9S70790
Rozłącznik modułowy iSW-NA A9S70790 o znamionowym prądzie 100 A przeznaczony do izolacji i sterowania obwodów trójfazowych z przewodem neutralnym; modułowa konstrukcja umożliwia montaż na szynie DIN i dobudowę wyzwalacza.
Cechy techniczne
- Typ: rozłącznik modułowy 4-biegunowy (neutralny po lewej stronie)
- Prąd znamionowy: 100 A
- Napięcie znamionowe: 400/415 V AC
- Znamionowa zdolność łączeniowa: 5 kA
- Wytrzymałość zwarciowa (Icw): 1,5 kA
- Liczba styków zwiernych: 4; styków rozwiernych/przełącznych: 0
- Funkcja przełączająca: łącznik schodowy
- Rodzaj napięcia: AC
- Stopień ochrony: IP20
- Normy: zgodność z wymaganiami dotyczącymi urządzeń łączeniowych (EN/IEC 60947-3)
- Wsparcie obsługi: wskaźnik załączony/wyłączony oraz lokalna sygnalizacja stanu
- Montaż: zatrzaskowy na szynie DIN, szerokość: 8 modułów (72 mm)
- Wymiary i masa: wysokość 85 mm, szerokość 72 mm, głębokość 74 mm; głębokość wbudowania 69,5 mm; masa ~0,3 kg
- Temperatura pracy: od -35 do 70 °C
- Możliwość dobudowy wyzwalacza (umożliwia zdalne inicjowanie rozłączenia)
Zastosowanie produktu
- Izolacja zasilania obwodów trójfazowych w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych
- Sterowanie i odłączanie sekcji instalacji przed wykonaniem prac konserwacyjnych
- Stosowanie jako rozłącznik izolacyjny przed zabezpieczeniami nadprądowymi i układami automatyki
- Montaż modułowy na szynie DIN w systemach rozdzielczych i szafach sterowniczych
- Integracja z układami zdalnego rozłączania poprzez dobudowę wyzwalacza
