Rozłącznik mocy 3P 250A DPX3-I 420299

Rozłącznik mocy 3P 250A DPX3-I 420299

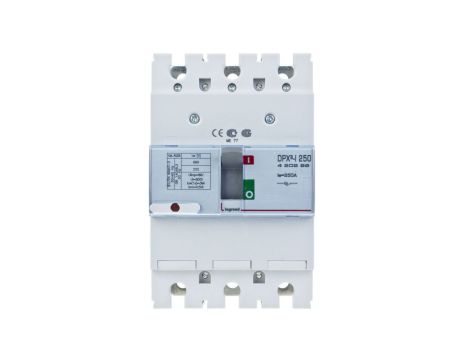

Rozłącznik mocy DPX3-I 3P 250A (420299) to kompaktowe urządzenie do odłączania i zabezpieczania trójfazowych obwodów średniego napięcia instalowanych w rozdzielnicach przemysłowych i komercyjnych. Przeznaczony do pracy jako rozłącznik montowany na stałe w układach do 690 V AC.

Cechy techniczne

• Typ: rozłącznik mocy kompaktowy (urządzenie mocowane na stałe).
• Liczba biegunów: 3 (3P).
• Znamionowy prąd ciągły Iu: 250 A.
• Maksymalne znamionowe napięcie pracy Ue AC: 690 V.
• Znamionowy warunkowy prąd zwarciowy Iq: 2,4 kA.
• Stopień ochrony części czołowej: IP40.
• Przyłącze obwodu głównego: połączenie śrubowe.
• Element przełączający: dźwignia (sterowanie ręczne).
• Możliwość montażu płaskiego: tak (przystosowany do montażu w panelach i rozdzielnicach).
• Opcje dodatkowe: możliwość wyposażenia w napęd silnikowy oraz wyzwalacz napięciowy.
• Seria: DPX3 — dostępne również inne wersje prądowe i konfiguracje biegunów (np. 3P/4P, zakres do 250 A).

Zastosowanie produktu

• Odłączanie i izolacja obwodów trójfazowych w rozdzielnicach głównych i sekcyjnych.
• Stosowanie w instalacjach przemysłowych i handlowych do 690 V AC jako główny rozłącznik lub element łączeniowy.
• Zabezpieczanie obwodów z prądem znamionowym do 250 A oraz ochrona przed skutkami zwarć o Iq do 2,4 kA.
• Montaż płaski w panelach operatorskich i rozdzielnicach niskiego napięcia; integracja z napędem silnikowym dla zdalnego sterowania.
• Użycie w aplikacjach wymagających ręcznego odłączania do celów konserwacji oraz współpraca z wyzwalaczami napięciowymi w systemach ochrony.
