Przekaźnik bezpieczeństwa do przycisków bezpieczeństwa, drzwi ochronnych i barier optycznych 3Z 24V DC ESR5-NV3-30 118705

Przekaźnik bezpieczeństwa do przycisków bezpieczeństwa, drzwi ochronnych i barier optycznych 3Z 24V DC ESR5-NV3-30 118705

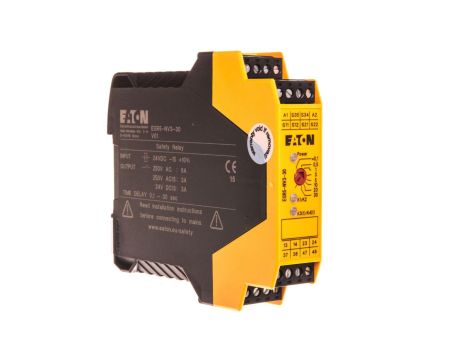

Przekaźnik bezpieczeństwa ESR5-NV3-30 to urządzenie przeznaczone do monitorowania obwodów awaryjnego zatrzymania, zabezpieczeń drzwi ochronnych oraz barier optycznych. Urządzenie pracuje przy napięciu sterowania 24 V DC i umożliwia konfigurację zarówno w trybie jedno-, jak i dwukanałowym.

Cechy techniczne

• Znamionowe napięcie sterowania: 24 V DC (Us = 24 V)
• Liczba wyjść bezpieczeństwa: 3 styki bezzwłoczne (NO) oraz 4 obwody nadzorcze, w tym 2 z funkcją opóźnienia
• Poziom zapewnienia bezpieczeństwa: kategoria 4 / PL e zgodnie z EN ISO 13849-1 oraz SIL 3 zgodnie z IEC 61508 / IEC 62061
• Tryby pracy: jedno- i dwukanałowy; automatyczny i ręczny nadzór uruchamiania; konfigurowalne opóźnienia aktywacji
• Rodzaj połączenia elektrycznego: połączenia śrubowe
• Montaż: na szynie DIN
• Wymiary: szer. 22,5 mm × wys. 99 mm × gł. 114,5 mm
• Stopień ochrony: IP20
• Liczba wejść: 1-kanałowe (zgodnie z konfiguracją systemu bezpieczeństwa)
• Model: Podstawowy — kompaktowa obudowa do instalacji w rozdzielnicach maszynowych

Zastosowanie produktu

• Monitorowanie obwodów awaryjnego zatrzymania (E-stop) w maszynach i liniach produkcyjnych
• Kontrola i nadzór drzwi ochronnych i osłon mechanicznych
• Integracja z optoelektronicznymi urządzeniami zabezpieczającymi, takimi jak barery świetlne
• Zastosowania wymagające osiągnięcia PL e / SIL 3 — automatyka przemysłowa, systemy bezpieczeństwa maszyn
• Instalacje z ograniczoną przestrzenią montażową, gdzie istotna jest kompaktowa szerokość modułu
