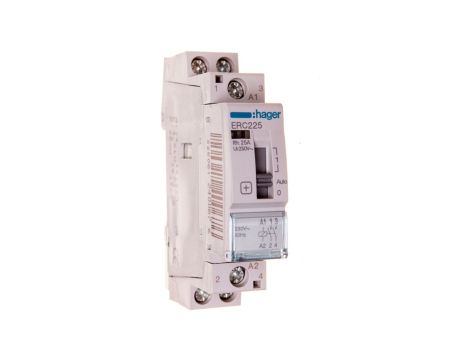

Stycznik modułowy ze sterowaniem ręcznym 25A 2Z 230V AC ERC225

Stycznik modułowy ze sterowaniem ręcznym 25A 2Z 230V AC ERC225

Stycznik modułowy ze sterowaniem ręcznym ERC225 to jedno-modułowe urządzenie przeznaczone do załączania obciążeń przy napięciu 230 V AC. Jest wyposażony w dwa styki zwierne (2Z) i przeznaczony do aplikacji oświetleniowych oraz do przełączania obciążeń rezystancyjnych i indukcyjnych mieszczących się w podanych parametrach.

Cechy techniczne

• Znamionowe napięcie pracy: 230 V AC
• Znamionowy prąd pracy: 25 A
• Liczba styków zwiernych: 2 (2Z / 2NO); liczba styków rozwiernych: 0
• Znamionowe napięcie wzbudzenia cewki: 230 V AC, częstotliwość 50 Hz
• Kategorie użytkowania: AC-7A do 25 A, AC-7B do 8,5 A
• Napięcie izolacji: 250 V
• Wytrzymałość elektryczna: do 30 000 cykli; wytrzymałość mechaniczna: do 100 000 cykli
• Wymiary: wysokość 83 mm, głębokość 60 mm, szerokość 17,85 mm (1 moduł)
• Zakres temperatur pracy: -40 do 80 °C
• Stopień ochrony: IP20
• Suwak do obsługi manualnej: tak (ręczne załączanie/rozłączanie)
• Możliwość dodatkowego wyposażenia: tak
• Obsługa obciążeń o charakterze rezystancyjnym i indukcyjnym; dopuszcza sterowanie żarówkami świetlnymi (świetlówki) i żarowymi

Zastosowanie produktu

• Sterowanie obwodami oświetleniowymi w instalacjach mieszkaniowych i komercyjnych (żarówki i świetlówki) zgodnie z kategoriami obciążenia
• Przełączanie obciążeń rezystancyjnych i indukcyjnych mieszczących się w parametrach znamionowych (np. grzałki, niewielkie silniki, obwody transformatorowe o dopuszczalnym prądzie)
• Wbudowanie w rozdzielnice modułowe jako element układów sterowania i automatyki niskonapięciowej (1 moduł)
• Zastosowania wymagające ręcznego odłącznika lokalnego dzięki zintegrowanemu suwakowi obsługi
