Opis produktu

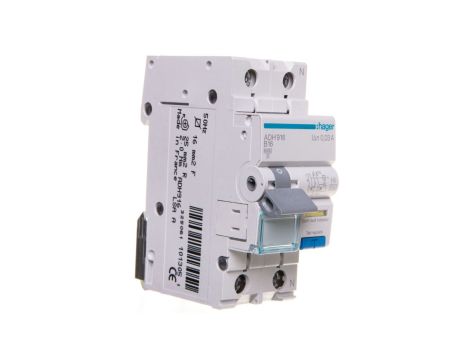

Wyłącznik różnicowo-nadprądowy RCBO 2P B16A 0,03A Typ A-Hi ADH916
Wyłącznik różnicowo-nadprądowy RCBO ADH916 to jednofazowe zabezpieczenie z funkcją ochrony różnicowoprądowej i nadprądowej, przeznaczone do montażu w rozdzielnicach. Produkt zabezpiecza obwody przed przeciążeniem, zwarciem oraz zapewnia ochronę przeciwporażeniową w instalacjach 1P+N.
Cechy techniczne
- Konfiguracja: 1P+N (2 bieguny) z jednoczesnym rozłączaniem bieguna N.
- Znamionowy prąd: 16 A; charakterystyka wyzwalania: B.
- Znamionowy prąd różnicowy IΔn: 30 mA; czułość: typ A (wykrywanie składowej stałoprądowej zgodnie z konstrukcją A-Hi).
- Zdolność łączeniowa (Icn): 6 kA.
- Częstotliwość pracy: 50 Hz.
- Szerokość: 2 moduły (do montażu szynowego w rozdzielnicy DIN).
- Stopień ochrony: IP20 (IP2X).
- Straty mocy przy prądzie znamionowym: 5,2 W.
- Wytrzymałość: elektryczna i mechaniczna ok. 2000 cykli.
- Temperatura przechowywania: -25 °C do 70 °C; parametry prądowe mogą się zmieniać w zależności od temperatury otoczenia (przykładowo maksymalny dopuszczalny prąd w określonych warunkach temperaturowych jest podany w karcie katalogowej).
- Norma techniczna: zgodność z wymaganiami typowymi dla urządzeń RCBO (informacja w karcie katalogowej odnosi się do EN 61009-1).
Zastosowanie produktu
- Zabezpieczenie obwodów jednofazowych w instalacjach mieszkaniowych, użytkowych i przemysłowych wymagających ochrony przeciwporażeniowej oraz zabezpieczenia nadprądowego.
- Montaż w tablicach rozdzielczych oraz szafach elektroinstalacyjnych na szynę DIN; stosowany jako ochrona punktowa obwodów gniazd, oświetlenia i odbiorników jednofazowych.
- Zastosowanie tam, gdzie wymagane jest wykrywanie składowej stałoprądowej upływu (czułość typu A) i jednoczesne zabezpieczanie przed przeciążeniem i zwarciem.
- W instalacjach, gdzie projekt przewiduje zdolność łączeniową 6 kA oraz szerokość montażową 2 moduły.
