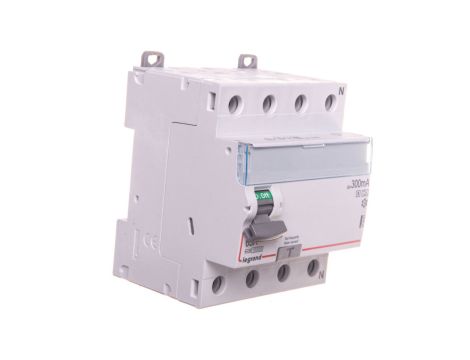

Wyłącznik różnicowoprądowy 4P 63A 0,3A typ A-S P304 DX3 411801

Wyłącznik różnicowoprądowy 4P 63A 0,3A typ A-S P304 DX3 411801

Wyłącznik różnicowoprądowy 4-biegunowy P304 DX3 (411801) o znamionowym prądzie 63 A i prądzie różnicowym 0,3 A typu A?S, przeznaczony do wykrywania upływów oraz ochrony przeciwporażeniowej w instalacjach jednofazowych i trójfazowych.

Cechy techniczne

• Prąd znamionowy (In): 63 A
• Liczba biegunów: 4 (4P)
• Znamionowy prąd różnicowy: 0,3 A (300 mA)
• Czułość: typ A?S — wykrywanie prądów różnicowych zgodnych z klasą A, obejmujących składowe przemienne oraz pulsujące składowe stałe
• Częstotliwość pracy: 50 Hz
• Znamionowa zdolność łączeniowa: 10 kA
• Odporność na udar prądowy: 0,25 kA
• Wyzwalanie krótkozwłoczne: brak (nie dotyczy wyzwalania krótkozwłocznego)
• Wymiar obudowy zgodnie z DIN 43880: 4 (szerokość: 4 moduły)
• Głębokość wbudowania: 44 mm
• Stopień ochrony: IP2X
• Ochrona selektywna: tak — umożliwia koordynację z innymi zabezpieczeniami w rozdzielnicy
• Możliwość doposażenia: tak — obsługa dodatkowych akcesoriów kompatybilnych z serią
• Integracja systemowa: możliwa integracja z systemem HX3
• Zgodność z normami: IEC/EN 61008-1 oraz IEC 62423

Zastosowanie produktu

• Ochrona przeciwporażeniowa obwodów zasilających instalacje mieszkaniowe, komercyjne i przemysłowe.
• Ochrona obwodów z urządzeniami elektronicznymi i napędami, gdzie występują pulsujące składowe stałe wymagające detekcji typu A.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach z koniecznością koordynacji selektywnej zabezpieczeń.
• Wykorzystanie w instalacjach zintegrowanych z systemami modułowymi (np. HX3) i tam, gdzie wymagana jest wysoka zdolność łączeniowa.
