Opis produktu

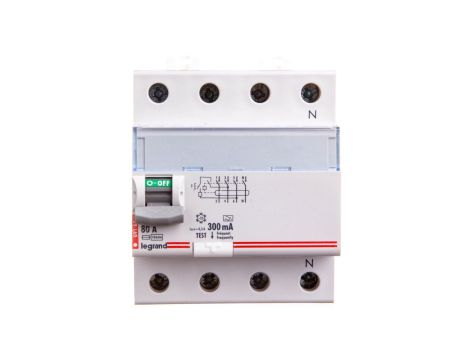

Wyłącznik różnicowoprądowy 4P 80A 0,3A typ A P304 DX3 411782
Czterobiegunowy wyłącznik różnicowoprądowy typu A o znamionowym prądzie 80 A i czułości 0,3 A (300 mA), przeznaczony do ochrony przeciwporażeniowej i wykrywania upływów prądu zmiennego oraz pulsującego składowego prądu stałego w instalacjach trójfazowych 400 V.
Cechy techniczne
- Liczba biegunów: 4 (czterobiegunowy, 400 V)
- Prąd znamionowy: 80 A
- Znamionowy prąd różnicowy: 0,3 A (300 mA), czułość typu A
- Częstotliwość pracy: 50 Hz
- Znamionowa zdolność łączeniowa: 10 kA
- Odporność na udar prądowy (impuls): 0,25 kA
- Szerokość: 4 moduły (zgodnie z DIN 43880)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Ochrona selektywna: brak (nie jest urządzeniem selektywnym)
- Wyzwalanie krótkozwłoczne: nie występuje
- Możliwość dodatkowego wyposażenia: tak — kompatybilność z akcesoriami serii DX3 (styki pomocnicze, moduły sygnalizacyjne itp.)
- Montaż: standardowa szyna 35 mm DIN; przewidziany montaż z wykorzystaniem szyn grzebieniowych lub sztyftowych
Zastosowanie produktu
- Ochrona instalacji trójfazowych (400 V) przeciwko upływom prądu i porażeniom w obiektach przemysłowych i komercyjnych
- Zabezpieczanie obwodów z urządzeniami zawierającymi elementy elektroniczne lub prostowniki, gdzie mogą występować składowe pulsujące prądu stałego (typ A)
- Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako urządzenie ochronne przed pożarem i porażeniem
- Możliwość integracji z dodatkowymi stycznikami pomocniczymi i układami sygnalizacji w instalacjach kontroli i automatyki
- Należy uwzględnić brak funkcji selektywności przy projektowaniu kaskad zabezpieczeń — stosować odpowiednie ustawienie zabezpieczeń nad- i podrzednych
