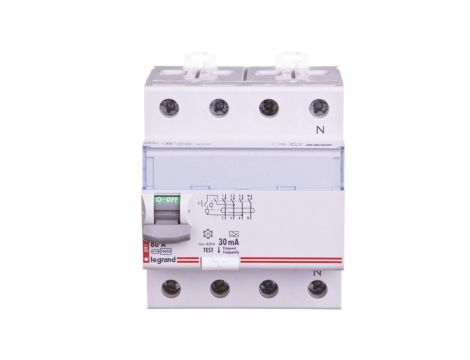

Wyłącznik różnicowoprądowy 4P 80A 0,03A typ A P304 DX3 411762

Wyłącznik różnicowoprądowy 4P 80A 0,03A typ A P304 DX3 411762

Wyłącznik różnicowoprądowy 4P P304 DX3 411762, typ A, przeznaczony do wykrywania upływów prądu i ochrony przeciwporażeniowej w instalacjach trójfazowych 3P+N (400 V). Urządzenie obsługuje obwody o prądzie znamionowym 80 A przy czułości 30 mA.

Cechy techniczne

• Typ działania: A – detekcja prądów przemiennych oraz pulsujących składowych stałych.
• Liczba biegunów: 4 (3P + N) – zastosowanie w sieciach trójfazowych 400 V.
• Prąd znamionowy (In): 80 A.
• Znamionowy prąd różnicowy (I?n): 0,03 A (30 mA) – ochrona przeciwporażeniowa.
• Częstotliwość pracy: 50 Hz.
• Znamionowa zdolność łączeniowa: 10 kA.
• Odporność na udar prądowy: 0,25 kA.
• Wyzwalanie krótkozwłoczne: brak (Nie).
• Ochrona selektywna: brak (Nie).
• Wymiar obudowy: 4 (zgodnie z DIN 43880); szerokość: 4 moduły (4 x 17,5 mm = 70 mm); głębokość wbudowania: 44 mm.
• Stopień ochrony: IP2X (przednie pole bez dostępu palcem).
• Możliwość dodatkowego wyposażenia: Tak – konstrukcja umożliwia montaż akcesoriów pomocniczych.

Zastosowanie produktu

• Ochrona przeciwporażeniowa obwodów w instalacjach trójfazowych 3P+N (400 V) w budynkach mieszkalnych, obiektach komercyjnych i przemysłowych.
• Zabezpieczenie obwodów zasilających gniazda, odbiorniki ruchome oraz instalacje o podwyższonym ryzyku upływów.
• Montaż w rozdzielnicach modułowych w połączeniu z wyłącznikami nadprądowymi i innymi elementami ochrony instalacji.
• Stosowanie tam, gdzie wymagana jest detekcja prądów pulsujących i przemiennych (aplikacje z elektroniką przemysłową lub urządzeniami zawierającymi elementy prostownicze).
