Opis produktu

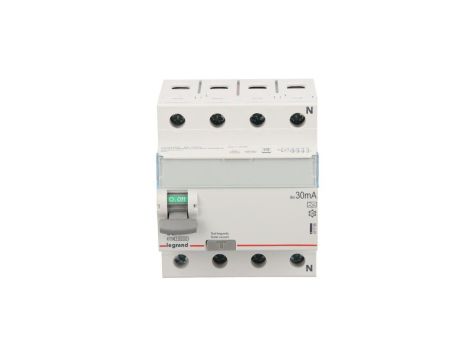

Wyłącznik różnicowoprądowy 4P 63A 0,03A typ A P304 TX3 411766
Czterobiegunowy wyłącznik różnicowoprądowy P304 TX3 przeznaczony do ochrony przeciwporażeniowej w instalacjach 3-fazowych 400 V; wykrywa upływy prądu o wartości 30 mA i zapewnia odłączenie zasilania przy wystąpieniu różnicy. Urządzenie stosowane jest jako zabezpieczenie główne lub obwodowe w rozdzielnicach elektrycznych.
Cechy techniczne
- Prąd znamionowy In: 63 A
- Znamionowy prąd różnicowy: 0,03 A (30 mA)
- Typ czułości: A — wykrywanie prądów różnicowych sinusoidalnych oraz pulsujących składowych stałych
- Liczba biegunów: 4 — przeznaczony do układów 3P + N/400 V
- Częstotliwość pracy: 50 Hz
- Znamionowa zdolność łączeniowa: 10 kA
- Odporność na udar prądowy (impuls): 0,25 kA
- Wymiar obudowy: 4 moduły (zgodnie z DIN 43880)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Ochrona selektywna: brak; Wyzwalanie krótkozwłoczne: brak
- Możliwość dodatkowego wyposażenia: tak — kompatybilność z szynami grzebieniowymi i sztyftowymi oraz możliwość montażu styków pomocniczych i wyzwalaczy (seria DX3)
Zastosowanie produktu
- Ochrona przeciwporażeniowa w instalacjach trójfazowych 400 V (rozdzielnice główne i obwodowe)
- Zabezpieczenie obwodów z gniazdami, odbiornikami siłowymi i urządzeniami trójfazowymi
- Instalacje z urządzeniami generującymi prądy pulsujące (np. zasilacze impulsowe, falowniki), gdzie wymagana jest czułość typu A
- Systemy rozdziału energii w budynkach mieszkalnych, usługowych i przemysłowych wymagające odłączenia przy upływie prądu ?30 mA
