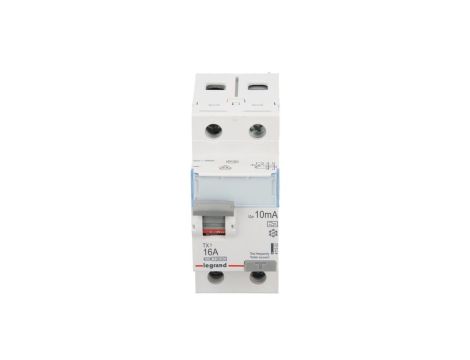

Wyłącznik różnicowoprądowy 2P 16A 0,01A typ A P302 TX3 411552

Wyłącznik różnicowoprądowy 2P 16A 0,01A typ A P302 TX3 411552

Wyłącznik różnicowoprądowy P302 TX3 2P 16 A o czułości 0,01 A (typ A) przeznaczony jest do ochrony przeciwporażeniowej i wykrywania prądów upływowych w obwodach jednofazowych. Wersja typu A wykrywa prądy sinusoidalne oraz prądy z pulsującą składową stałą, co czyni go odpowiednim do instalacji z urządzeniami elektronicznymi.

Cechy techniczne

• Prąd znamionowy: 16 A
• Liczba biegunów: 2 (2P)
• Znamionowy prąd różnicowy: 0,01 A (10 mA)
• Typ: A — wykrywanie prądów sinusoidalnych i pulsujących składowych stałych
• Częstotliwość znamionowa: 50 Hz
• Znamionowa zdolność łączeniowa: 10 kA
• Odporność na udar prądowy (impuls): 0,25 kA
• Wymiar obudowy (zgodnie z DIN 43880): 2 moduły, szerokość: 2
• Głębokość wbudowania: 44 mm
• Stopień ochrony: IP2X
• Ochrona selektywna: brak (nie zapewnia selektywności)
• Wyzwalanie krótkozwłoczne: brak
• Możliwość dodatkowego wyposażenia: tak — opcja styku pomocniczego lub wyzwalacza

Zastosowanie produktu

• Ochrona obwodów jednofazowych w instalacjach mieszkaniowych, biurowych i komercyjnych
• Zabezpieczanie obwodów z urządzeniami elektronicznymi i zasilaczami impulsowymi, gdzie mogą występować pulsujące składowe stałe
• Zabezpieczanie gniazd i obwodów oświetleniowych w celu ochrony przed porażeniem i prądami upływowymi
• Stosowanie w tablicach rozdzielczych jako ochrona nadprądowo-różnicowa fazy i przewodu neutralnego (2P); w instalacjach trójfazowych stosować wersje 4P
• Niezalecany tam, gdzie wymagana jest selektywność między stopniami zabezpieczeń
