Opis produktu

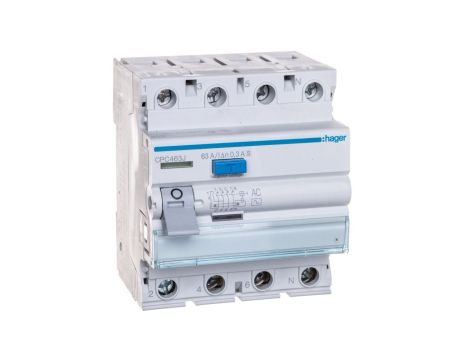

Wyłącznik różnicowoprądowy 4P 63A 0,3A typ AC -S CPC463J
Wyłącznik różnicowoprądowy 4P 63A 0,3A typ AC -S CPC463J to selektywny wyłącznik różnicowoprądowy przeznaczony do montażu na szynie DIN, stosowany do ochrony przeciwporażeniowej w instalacjach TN/TT o napięciu znamionowym 230/400 V przy 50 Hz.
Cechy techniczne
- Liczba biegunów: 4
- Prąd znamionowy: 63 A (obniżony do 45 A przy 70°C)
- Znamionowy prąd różnicowy: 0,3 A (300 mA)
- Czułość: typ AC (wykrywanie składowej przemiennej)
- Ochrona selektywna: tak (typ AC-S), opóźnione wyzwalanie w celu koordynacji
- Napięcie znamionowe: 230/400 V, częstotliwość 50 Hz
- Maksymalne napięcie udarowe: 4 kV
- Warunkowy prąd zwarciowy: 6 kA
- Wyzwalanie krótkozwłoczne: tak
- Stopień ochrony: IP2X (wewnętrzny montaż w rozdzielnicy)
- Szerokość: 4 moduły (montaż na szynie DIN)
- Wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 70 mm
- Możliwość dodatkowego wyposażenia: tak (akcesoria dostępne oddzielnie)
Zastosowanie produktu
- Ochrona przeciwporażeniowa w instalacjach budynkowych i przemysłowych 230/400 V.
- Stosowanie w rozdzielnicach głównych i podrozdzielnicach wymagających selektywnej ochrony różnicowoprądowej.
- Koordynacja z zabezpieczeniami nadprądowymi — selektywność umożliwia opóźnione wyzwalanie w celu zachowania ciągłości zasilania obwodów lokalnych.
- Zastosowania, gdzie wykrywanie składowej przemiennej jest wystarczające; typ AC nie wykrywa składowych stałych pulsujących.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak działa selektywność w wyłączniku różnicowoprądowym CPC463J?
Wyłącznik różnicowoprądowy CPC463J w wersji AC‑S ma opóźnione wyzwalanie zaprojektowane do współpracy z wyłącznikami różnicowoprądowymi/ nadprądowymi niższego rzędu; opóźnienie umożliwia zadziałanie tylko najbliższego do miejsca zwarcia zabezpieczenia, co poprawia koordynację i ogranicza niepotrzebne przerwy zasilania.
