Opis produktu
Zwieracz wtykowy 10-torowy 41A 800V ZW 10-6.0 18421308

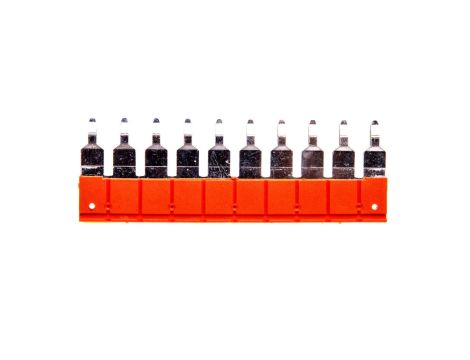

Zwieracz wtykowy ZW 10-6.0 to pomarańczowy mostek grzebieniowy z 10 torami, przeznaczony do szybkiego łączenia potencjałów w złączkach typu wtykowego. Stosowany w rozdzielnicach, listwach zaciskowych i systemach automatyki do grupowania obwodów.
Cechy techniczne
- Model: mostek grzebieniowy, zwieracz wtykowy
- Liczba mostkowanych złączek: 10 torów
- Prąd znamionowy In: 41 A
- Napięcie znamionowe: 800 V
- Rozstaw (raster): 8 mm
- Sposób montażu: na wtyk
- Kolor: pomarańczowy
- Z izolacją: tak; z ochroną przed dotykiem: tak
- Wersja przeciwwybuchowa „EEx e”: nie
Zastosowanie produktu
- Łączenie i grupowanie potencjałów w złączkach wtykowych w rozdzielnicach i panelach sterowniczych.
- Tworzenie mostków zasilania i sygnałowych przy zachowaniu separacji obwodów zgodnie z rastrami 8 mm.
- Stosowanie w systemach automatyki i instalacjach przemysłowych, gdzie wymagane jest szybkie przełączanie i przebudowa połączeń.
- Przeznaczony do współpracy ze złączką ZSG1-6.0N (zgodność montażowa z tą złączką).
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy zwieracz ZW 10-6.0 jest kompatybilny z złączką ZSG1-6.0N?
Tak — zwieracz wtykowy ZW 10-6.0 jest przeznaczony do stosowania z złączką ZSG1-6.0N; przed montażem należy potwierdzić zgodność rastra (8 mm) i wymaganych parametrów prądowo?napięciowych. - Jak prawidłowo zamontować zwieracz wtykowy?
Montaż odbywa się „na wtyk” — wsunąć zwieracz prosto na odpowiednie zaciski złączki aż do zatrzaśnięcia. Przed montażem odłączyć zasilanie i zapewnić właściwe dopasowanie rastra 8 mm; stosować środki ochrony przeciwporażeniowej.
