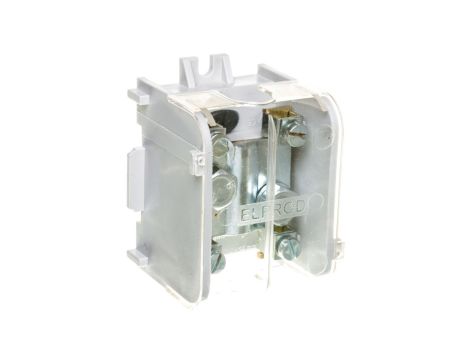

Odgałęźnik instalacyjny 1-torowy (zacisk: 1x70mm2, 4x16mm2) LZ1x70/16 P 84047002
Jednobiegunowy odgałęźnik instalacyjny LZ1x70/16 P przeznaczony do rozgałęziania przewodów zasilających w instalacjach NN; montowany na szynie DIN TS35 lub bezpośrednio do podłoża przy użyciu śrub. Stosowany w rozdzielnicach, tablicach sterowniczych i instalacjach przemysłowych.
Cechy techniczne
- Liczba biegunów: 1
- Zaciski: 1 × 70 mm² (połączenie >25 mm²) oraz 4 × 16 mm²
- Łączna liczba podłączeń: 5
- Rodzaj połączenia: śrubowy
- Prąd znamionowy: 192 A
- Napięcie znamionowe: 690 V
- Sposób montażu: szyna DIN TS35 lub mocowanie śrubowe do podłoża
- Osłona izolacyjna przed dotykiem: tak
- Wymiary (S × W × G): 52 × 81 × 58 mm
- Kolor: szary
Zastosowanie
- Rozdzielnice niskiego napięcia — rozgałęzianie głównego przewodu zasilającego na cztery obwody pomocnicze.
- Tablice i skrzynki sterownicze w instalacjach przemysłowych i budynkowych.
- Połączenia przewodów sztywnych (drutowych) i linkowych w zadeklarowanych przekrojach znamionowych.
- Montaż zarówno na szynie TS35, jak i bezpośrednio do podłoża tam, gdzie wymagane jest trwałe mocowanie odgałęzienia zasilania.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Co oznaczają przekroje 1×70 mm² i 4×16 mm² i jak je wykorzystać w instalacji?
1×70 mm² to pojedynczy zacisk przeznaczony dla przewodu głównego (połączenie >25 mm²), natomiast 4×16 mm² to cztery zaciski przeznaczone dla obwodów wychodzących. Odgałęźnik służy do rozprowadzenia zasilania z jednego przewodu zasilającego na maksymalnie cztery odbiorniki.
