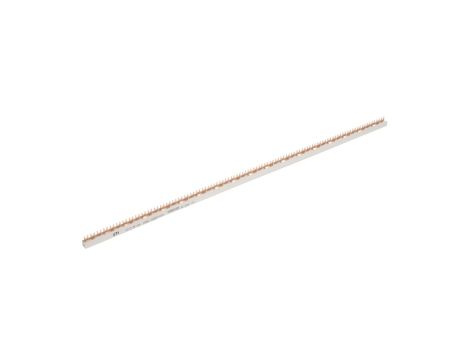

Szyna łączeniowa widełkowa 3P 80A 12mm2 (54 mod.) IZ12/3F/54 002921024

Szyna łączeniowa widełkowa 3P 80A 12mm2 (54 mod.) IZ12/3F/54 002921024

Szyna łączeniowa widełkowa przeznaczona do wykonywania połączeń trójfazowych w rozdzielnicach modułowych; izolowana konstrukcja umożliwia bezpieczne łączenie przewodów o przekroju do 12 mm2 i prądzie znamionowym ciągłym 80 A.

Cechy techniczne

• Izolacja: Tak — izolowana konstrukcja zapewniająca ochronę części czynnych.
• Liczba faz: 3 (układ trójfazowy).
• Przekrój przewodu: 12 mm2 — nominalne przyłącze przewodów o podanym przekroju.
• Znamionowy prąd ciągły Iu: 80 A.
• Długość: 1000 mm.
• Rodzaj połączenia elektrycznego: widełkowe.
• Odpowiednia do liczby urządzeń: 18 urządzeń na fazę (łącznie 54 moduły).
• Wielkość odstępów: 18 mm (odstęp modułowy).
• Ograniczenia: nie jest przeznaczona do stosowania z urządzeniami posiadającymi styki pomocnicze ani jako tor N.

Zastosowanie

• Wykonywanie połączeń międzyfazowych w rozdzielnicach modułowych i tablicach rozdzielczych.
• Łączenie wyłączników nadmiarowo-prądowych i innych aparatów modułowych pracujących w układach trójfazowych.
• Instalacje budynków przemysłowych i komercyjnych wymagające łączeń dla przewodów 12 mm2 i prądu do 80 A.
• Stosowanie tam, gdzie wymagane są izolowane połączenia widełkowe o odstępach modułowych 18 mm (54 moduły na długość 1000 mm).
