Opis produktu

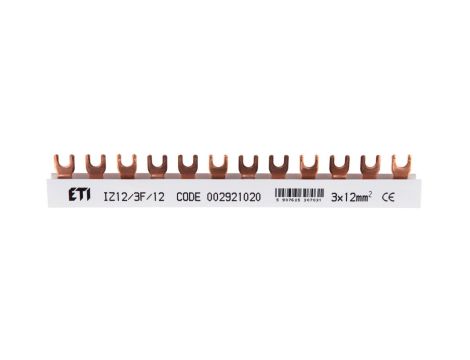

Szyna łączeniowa widełkowa 3P 80A 12mm2 (12 mod.) IZ12/3F/12 002921020
Szyna łączeniowa widełkowa 3P IZ12/3F/12 przeznaczona do łączenia faz w rozdzielnicach modułowych; urządzenie izolowane, zaprojektowane do instalacji trójfazowych o znamionowym prądzie ciągłym 80 A.
Cechy techniczne
- Liczba faz: 3 (szyna 3P)
- Znamionowy prąd ciągły Iu: 80 A
- Przekrój przewodu obsługiwany: 12 mm2
- Liczba modułów: 12 mod.
- Długość całkowita: 210 mm
- Rodzaj połączenia elektrycznego: widełkowe
- Izolacja: tak (izolowana konstrukcja)
- Wielkość odstępów między modułami: 18 mm
- Odpowiednia do liczby urządzeń: 4
- Nieodpowiednia do urządzeń ze stykami pomocniczymi
- Nieodpowiednia do urządzeń z torem N
Zastosowanie
- Powielanie i łączenie faz w rozdzielnicach modułowych w instalacjach budynków mieszkalnych i przemysłowych
- Stosowanie w obwodach z wyłącznikami nadmiarowoprądowymi i różnicowoprądowymi wymagającymi szerokości 12 modułów
- Montaż na szynach modułowych z zachowaniem odstępów 18 mm; obsługa do 4 urządzeń
- Zastosowanie tam, gdzie wymagane jest połączenie widełkowe przy przekroju przewodu 12 mm² i prądzie do 80 A
