Opis produktu

Ogranicznik przepięć

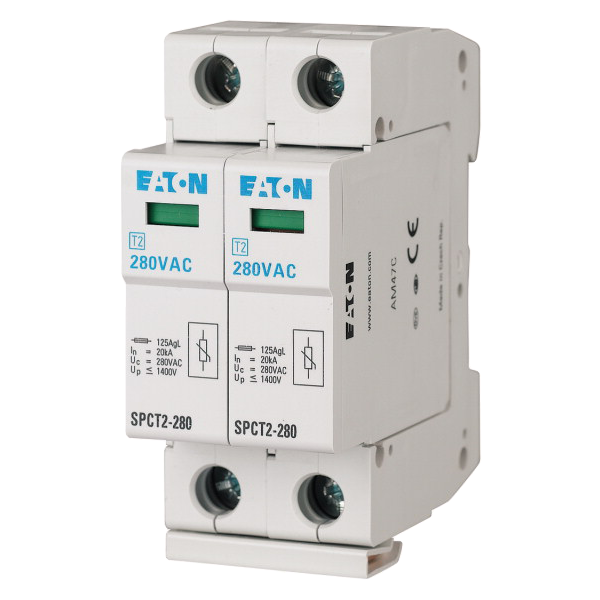

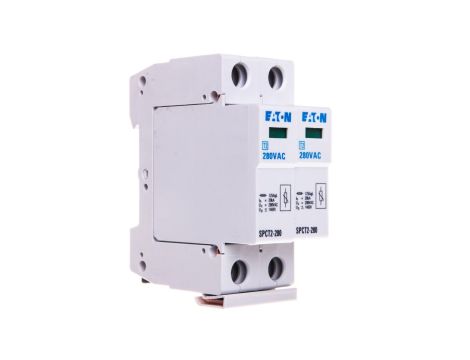

C Typ 2 2P 20kA SPCT2-280/2 167594

Zobacz video na temat ochronników przepięć i poznaj pełną ofertę zabezpieczeń niskiego napięcia
Obowiązkowy element instalacji elektrycznej w Twoim domu
Ochrona przed przepięciami elektrycznymi
Ochrona przed przepięciami elektrycznymi
Przepięciówkę typu 2 (dawne C) montuje się w celu ochrony instalacji elektrycznych przed skutkami pośrednich wyładowań piorunowych i przepięć łączeniowych. Stosuje się go jako uzupełnienie ochrony za ogranicznikami typu 1, w podrozdzielnicach.
ROZDZIELNICE ODDZIAłOWE | ROZDZIELNICE PIĘTROWE | TABLICE ROZDZIELCZE
Dlaczego warto wybrać ogranicznik przepięć Eaton?

Pełne bezpieczeństwo
Chroni przed skutkami bezpośredniego i pośredniego wyładowania.

Wymienne wkładki warystorowe (oraz sygnalizacja ich uszkodzenia)
Tego typu ogranicznik stanowi idealne zabezpieczenie przed przepięciami powstałymi w wyniku pośrednich wyładowań atmosferycznych lub procesów łączeniowych w sieci elektrycznej.

Szybka weryfikacja stanu urządzenia
Czerwone pole na optycznym wskaźniku uszkodzenia wkładu oznacza konieczność wymiany wkładu. Zielone ‑ prawidłową pracę urządzenia.
łatwy w montażu, wygodny w użyciu
Informacja o stanie urządzenia na wyciągnięcie ręki
Informacja o stanie urządzenia na wyciągnięcie ręki

Optyczny wskaźnik przepalenia wkładki
Zaciski windowe i szynowe
Informacja o kluczowych parametrach
Prosty montaż na szynie DIN
Specyfikacja techniczna:
- Typ: SPCT2-280/2
- Typ ogranicznika: T2
- Poziom ochrony L-N [kV]: 1
- Znamionowy prąd wyładowczy - wartość szczytowa (8/20) [kA]: 20
- Rozmiar: 2 moduły
- Sygnalizacja zadziałania na urządzeniu: Optyczny
- Bieguny: 2
- Poziom ochrony [kV]: 1,4
- Maksymalne napięcie trwałej pracy AC [V]: 280


Ostre burze lub awarie elektryczne mogą prowadzić do powstawania przepięć. Te z kolei do uszkodzenia instalacji elektrycznej. W ich wyniku zniszczone mogą zostać sprzęty elektryczne podłączone do sieci.
Dlatego obiekty przemysłowe, usługowe i mieszkalne powinny być wyposażone w instalację odgromową oraz w ochronniki przeciwprzepięciowe. Ochrona przed wyładowaniami piorunowymi i przepięciami łączeniowymi jest bardzo ważna dla bezpieczeństwa obiektu. Może ona ograniczyć zagrożenia pożarowe i porażeniowe w obiekcie.
Ograniczniki przepięć
w instalacjach elektrycznych
w instalacjach elektrycznych

Ograniczniki przepięć służą do ochrony urządzeń elektrycznych przed skutkami przepięć, wyładowań atmosferycznych i uderzenia pioruna. Wzrost napięcia w sieci wywołany przykładowo uderzeniem pioruna powoduje zadziałanie ogranicznika i obniżenie napięcia w sieci do poziomu bezpiecznego dla odbiorników elektrycznych. Ogranicznik przepięć to obowiązkowe zabezpieczenie w Polsce każdej instalacji elektrycznej.
Ograniczniki przepięć firmy EATON zapewniają skuteczną ochronę przeciwprzepięciową. Ich zaletą jest zastosowanie warystorów, które cechują się szybkością działania i wyjątkową zdolnością do pochłaniania energii. Dodatkowo posiadają optyczny wskaźnik uszkodzenia, który umożliwi podjęcie działania na czas, gdy urządzenie zostanie uszkodzone.
Poznaj asortyment produktów Eaton i wybierz odpowiedni ogranicznik dla siebie



Klasa testowa I/II
dla instalacji
fotowoltaicznej
[T1/2 PV]
dla instalacji
fotowoltaicznej
[T1/2 PV]

Klasa testowa II
dla instalacji
fotowoltaicznej
[T2 PV]
dla instalacji
fotowoltaicznej
[T2 PV]

Klasa testowa I/II
[T1/2]
[T1/2]

Klasa testowa II
[T2]
[T2]

Klasa testowa III
[T3]
[T3]
Najczęściej zadawane pytania
Ogranicznik przepięć to zabezpieczenie elektryczne mające na celu ochronę instalacji elektrycznej i urządzeń przed skutkami wyładowań atmosferycznych oraz przepięć łączeniowych.
Od roku 2002 zgodnie z rozporządzeniem w sprawie warunków technicznych jakim powinny podlegać budynki i ich usytuowanie, ograniczniki przepięć są wymagane w nowo budowanych obiektach jako element ochrony przed wyładowaniami atmosferycznymi.
Do zabezpieczenia domu jednorodzinnego najczęściej stosowany jest ogranicznik przepięć klasy 1+2 (dawne B+C) jako urządzenie 2 w 1 chroniący przed bezpośrednim i pośrednim skutkiem wyładowania piorunowego.
Ogranicznik przepięć powinien chronić każdą instalację elektryczną oddaną do użytku po kwietniu 2002 roku. Wyładowanie atmosferyczne jest zjawiskiem, którego może doświadczyć każdy i nawet jeśli mamy do czynienia ze starszymi budynkami, to są one tak samo narażone na wpływ pioruna tak jak nowo budowane.
Ograniczniki przepięć mają oznakowane zaciski — od góry aparatu podłączamy przewody zasilające, a od dołu przewód ochronny. Ponadto dokręcać przewody należy kluczem dynamometrycznym z odpowiednim momentem, aby podczas odprowadzania prądu udarowego przewody nie wypadły z zacisków.
Ogranicznik przepięć nie chroni przed prądem zwarciowym, dlatego należy go chronić przed skutkami zwarć i przeciążeń. Eaton zaleca stosowanie wkładki bezpiecznikowej. W instrukcji każdego ogranicznika oraz na froncie aparatu znajduje się dokładne oznaczenia maksymalnej wielkości (prądu wkładki).
Ogranicznik przepięć montujemy na szynie TH w rozdzielnicy elektrycznej, zachowując odpowiednie przekroje przewodów i ich odpowiednią długość. Aparat ma oznakowane zaciski, które mówią z której strony zasilić aparat (od góry) a z której strony podłączyć przewód ochronny (od dołu) i następnie z uziemieniem instalacji.
Ograniczniki przepięć EATON posiadają optyczny wskaźnik przepalenia wkładu. Zielony oznacza sprawny wkład, a czerwony oznacza iż wkład jest uszkodzony i należy go wymienić. W przypadku ograniczników w wykonaniu 3+1 z iskiernikiem sumującym, wkład z iskiernikiem ma kolor niebieski, a gdy się uszkodzi to czerwony. Ponadto zawsze należy dokonać oględzin wzrokowych aparatu.
W blokach oddanych do użytku po 2002 w rozdzielnicach głównych będą znajdować się ograniczniki przepięć. Natomiast są one w dużej odległości od chronionych lokali, dlatego zaleca się dodatkowo dobezpieczenie urządzeń w lokalach — ogranicznikiem typu 2 (dawne C) SPCT2 w tablicy mieszkaniowej i wrażliwe odbiorniki jak lodówka, smart TV czy router ogranicznikami typu 3 (dawne D) serii SPDT3. W starym budownictwie zalecane jest zamiast stosowania w tablicy mieszkaniowej ogranicznika klasy II montaż ogranicznika klasy I+II (dawne B+C).
W instalacjach fotowoltaicznych z panelami na dachu bez instalacji odgromowej wystarcza ogranicznik klasy II (dawne C), SPPVT2 od EATON. Gdy panele są wolnostojące albo budynek posiada instalację odgromową, wtedy należy zastosować ogranicznik typu 1+2, SPPVT12 od EATON.
