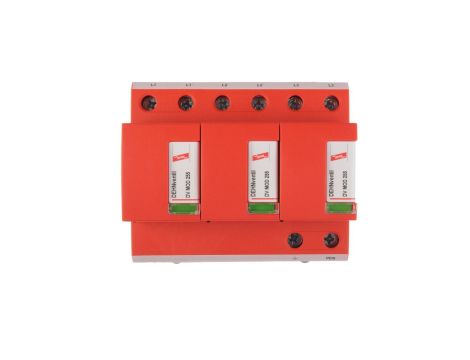

Ogranicznik przepięć Typ T1+T2 3P 25/75kA 1,5kV DEHNventil M TNC 255 951300 to kombinowany ogranicznik gotowy do podłączenia, przeznaczony do ochrony instalacji niskiego napięcia w układach TN-C. Produkt łączy funkcje ochrony typu 1 i typu 2, stosowany w rozdzielnicach głównych i podsieciach.

Cechy techniczne

• Klasa ochronności: Typ 1+2
• Liczba biegunów: 3
• Rozmiar: 6 modułów
• Znamionowe napięcie AC: 230 V; maksymalne napięcie trwałej pracy AC (Uc): 264 V
• Prąd udarowy (10/350 µs): 25 kA
• Maksymalny prąd udarowy impulsowy: 75 kA
• Zdolność gaszenia prądów do: 100 kArms; zdolność gaszenia prądu następczego: 50 kA
• Maksymalny poziom ochrony (L‑N): 1,5 kV; maksymalny poziom ochrony (L‑PE / N‑PE): 1,5 kV
• Układ sieci: TN-C
• Sygnalizacja zadziałania: optyczna na urządzeniu; brak styku sygnalizacji zdalnej
• Stopień ochrony obudowy: IP20
• Przekrój przewodu z końcówką tulejkową (elastyczny): 10–35 mm²
• Przekrój przewodu sztywnego (jednodrutowy/wielodrutowy): 10–50 mm²
• Maksymalny bezpiecznik dopuszczalny: 125 A gG
• Wykonanie: modularne z wymiennymi modułami, technologia gaszenia RADAX Flow; nie jest wydmuchowy
• Zgodność z normami ochrony przepięciowej: zgodne z wymaganiami EN 61643-11 / IEC 61643-11

Zastosowanie

• Ochrona instalacji w rozdzielnicach głównych budynków mieszkalnych, komercyjnych i przemysłowych
• Stosowanie w instalacjach z układem TN‑C, gdzie wymagane jest połączenie ochrony typu 1 i typu 2
• Wykorzystanie w systemach zasilania trakcji 16,7 Hz oraz innych aplikacjach specjalnych
• Ochrona przed przepięciami pochodzącymi od bezpośrednich i pośrednich udarów piorunowych oraz przepięć przejściowych w sieci
• Montaż w rozdzielnicach z dopuszczalnym bezpiecznikiem do 125 A gG; instalacja i serwis wymagają wykwalifikowanego personelu zgodnie z dokumentacją producenta
