Opis produktu

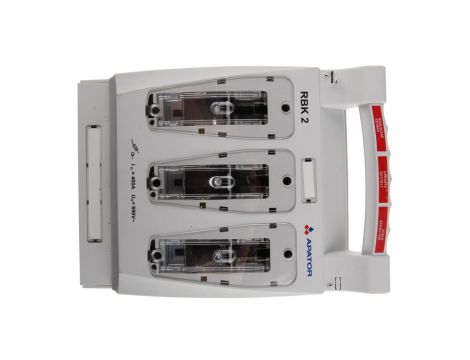

Rozłącznik izolacyjny bezpiecznikowy 400A RBK 2 pro /zaciski mostkowe 50-185mm2/ 63-811685-011
Rozłącznik izolacyjny bezpiecznikowy 400A RBK 2 pro przeznaczony do ochrony i odłączania trójfazowych obwodów zasilających; typ kompaktowy z wkładkami NH2 i zaciskami mostkowymi 50–185 mm2, stosowany w rozdzielnicach przemysłowych i instalacjach zasilania głównego.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 400 A
- Liczba biegunów: 3 (trójfazowy)
- Znamionowe napięcie pracy Ue AC: 690 V
- Znamionowy warunkowy prąd zwarciowy Iq: 100 kA
- Do wkładek bezpiecznikowych: NH2
- Przyłącze obwodu głównego: uchwyt zaciskowy; zaciski mostkowe 50–185 mm2
- Stopień ochrony części czołowej: IP20
- Rodzaj elementu przełączającego: uchwyt pokrywy
- Jako rozłącznik kompaktowy: Tak; jako rozłącznik główny: Nie; jako wyłącznik awaryjny: Nie; rozłącznik bezpieczeństwa: Nie
- Możliwość montażu: odpowiedni do montażu płaskiego; nieodpowiedni do montażu czołowego czterootworowego ani montażu szynowego
- Kontrola stanu wkładki bezpiecznikowej: Nie
Zastosowanie produktu
- Ochrona i odłączanie trójfazowych przewodów głównych w rozdzielnicach przemysłowych i instalacjach zasilających do 400 A.
- Stosowanie z wkładkami NH2 tam, gdzie wymagane jest kompaktowe rozwiązanie bezpiecznikowe o wysokim prądzie zwarciowym (Iq 100 kA).
- Montaż płaski wewnątrz szaf i paneli sterowniczych — wymaga zapewnienia dostępu do uchwytu pokrywy dla operacji obsługowych.
- Nie zaleca się wykorzystywania tego rozłącznika jako głównego rozłącznika instalacji ani wyłącznika awaryjnego — projektować instalację zgodnie z tym przeznaczeniem.
