Opis produktu

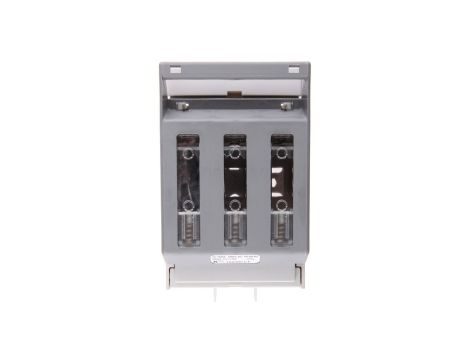

Rozłącznik bezpiecznikowy 3P 160A NH00 LTS-160/00/3-F 284692
Trójbiegunowy rozłącznik bezpiecznikowy LTS-160/00/3-F przeznaczony do odłączania i zabezpieczania obwodów z wkładkami NH00; stosowany jako rozłącznik kompaktowy w rozdzielnicach i panelach elektrycznych o napięciu do 690 V AC.
Cechy techniczne
- Znamionowy prąd ciągły (Iu): 160 A
- Liczba biegunów: 3 (3P)
- Do wkładek bezpiecznikowych: NH00
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V
- Znamionowy warunkowy prąd zwarciowy (Iq): 100 kA
- Stopień ochrony części czołowej: IP40
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Rodzaj elementu przełączającego: uchwyt pokrywy
- Przeznaczenie montażowe: odpowiedni do montażu płaskiego; nie do montażu szynowego ani czołowego czterootworowego
- Funkcje użytkowe: pełni rolę rozłącznika kompaktowego; nie jest przewidziany jako rozłącznik główny, rozłącznik bezpieczeństwa ani wyłącznik awaryjny
- Kontrola stanu wkładki bezpiecznikowej: brak (model bez sygnalizacji)
- Możliwość plombowania: konstrukcja umożliwia plombowanie zabezpieczające
- Zgodność z normami: EN 60947-1, EN 60947-3 oraz dyrektywami niskonapięciowymi i EMC (zgodnie z deklaracją producenta dla serii LTS)
Zastosowanie produktu
- Odłączanie i zabezpieczanie obwodów z wkładkami NH00 w rozdzielnicach przemysłowych i usługowych
- Stosowanie jako rozłącznik kompaktowy przy zasilaniu grup obwodów, transformatorów pomocniczych i linii rozdzielczych
- Montaż płaski w panelach i szafach rozdzielczych, gdzie wymagane są połączenia śrubowe i stopień ochrony IP40 na froncie
- Aplikacje wymagające zdolności do zwarciowego prądu warunkowego do 100 kA
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy rozłącznik LTS-160/00/3-F można plombować?
Tak — konstrukcja uchwytu pokrywy umożliwia plombowanie dla zabezpieczenia dostępu do wkładek. - Czy ten model posiada sygnalizację stanu wkładki bezpiecznikowej?
Nie — model LTS-160/00/3-F nie ma kontroli stanu wkładki; seria LTS oferuje jednak wykonania z sygnalizacją w innych wariantach.
