Opis produktu

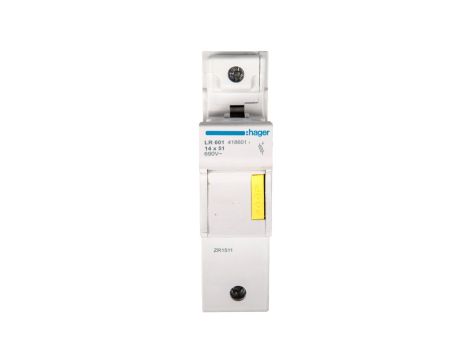

Rozłącznik bezpiecznikowy cylindryczny 1P 14x51mm LR601
Rozłącznik bezpiecznikowy cylindryczny LR601 to modułowa podstawa bezpiecznikowa 1P przeznaczona do wkładek cylindrycznych L51 o wymiarach 14×51 mm, stosowana w instalacjach rozdzielczych i aparatach modułowych do zabezpieczeń obwodów prądowych.
Cechy techniczne
- Liczba biegunów: 1P; typ wkładki: cylindryczna L51, wymiar 14×51 mm (charakterystyka gG).
- Zakres prądów wkładek: 2, 4, 6, 10, 12, 16, 20, 25, 32, 40, 45 i 50 A (maks. 50 A dla wkładki).
- Napięcie znamionowe: do 690 V AC; częstotliwość znamionowa: 50 Hz.
- Współczynniki korekcyjne prądu: uwzględniające liczbę faz i temperaturę otoczenia (wartości szczegółowe w dokumentacji producenta).
- Wytrzymałość elektryczna: 2000 cykli; wytrzymałość mechaniczna: 5000 cykli.
- Wymiary: głębokość 93 mm, wysokość 107 mm, szerokość 26,25 mm.
- Moment dokręcający zacisków: 3,6 Nm.
- Stopień ochrony: IP20; zakres temperatur pracy: od -25 °C do +80 °C.
Zastosowanie produktu
- Zabezpieczanie pojedynczych obwodów w rozdzielnicach niskiego napięcia przy użyciu wkładek cylindrycznych 14×51 mm.
- Stosowanie w instalacjach przemysłowych i budynkowych wymagających modułowej zabudowy oraz możliwości doboru wkładek o różnych wartościach prądowych.
- Aplikacje, gdzie istotne są parametry cykliczne (do 2000 cykli elektrycznych, 5000 cykli mechanicznych) oraz szeroki zakres temperatur pracy.
