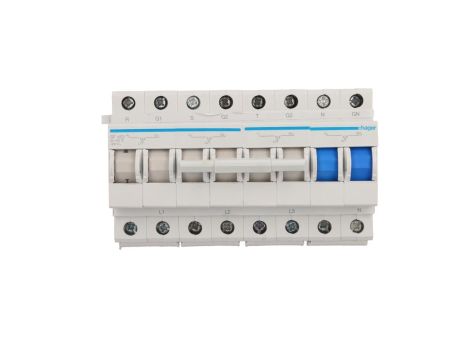

Przełącznik modułowy zasilania I-0-II (sieć-agregat) 63A 4P SF463

Przełącznik modułowy zasilania I-0-II (sieć-agregat) 63A 4P SF463

Przełącznik modułowy zasilania SF463 przeznaczony do ręcznego przełączania źródła zasilania w konfiguracji I-0-II między siecią a agregatem. Urządzenie montowane w rozdzielnicach modułowych, przeznaczone do instalacji trójfazowych 400 V AC.

Cechy techniczne

• Typ: modułowy przełącznik zasilania 3P+N (4 bieguny), konfiguracja I-0-II (sieć–0–agregat).
• Prąd znamionowy: 63 A; napięcie znamionowe łączeniowe: 400 V AC; rodzaj napięcia: AC.
• Częstotliwość pracy: 50/60 Hz.
• Znamionowa zdolność łączeniowa: 6 kA.
• Napięcie izolacji: 500 V; napięcie udarowe (impulsowe): 4000 V.
• Trwałość elektryczna: 5000 cykli; trwałość mechaniczna: 100000 cykli.
• Całkowite straty mocy: 7,2 W.
• Wymiary: głębokość urządzenia 72 mm, wysokość 90 mm, szerokość 143 mm (8 modułów); głębokość zabudowy: 68 mm.
• Stopień ochrony: IP20; temperatura magazynowania: -40…80 °C.
• Konstrukcja: modułowa, montaż na szynie DIN, dwa styki przełączne na biegun.
• Uwagi instalacyjne: nie jest to rozłącznik izolacyjny — izolację należy zapewnić poprzez odpowiednie urządzenie. Wymaga zabezpieczenia przed zwarciem za pomocą właściwego wyłącznika.

Zastosowanie

• Przełączanie zasilania między siecią a agregatem prądotwórczym w budynkach mieszkalnych i obiektach użyteczności publicznej.
• Instalacje przemysłowe i serwerownie wymagające ręcznego przełączenia źródła zasilania.
• Rozdzielnice modułowe w instalacjach trójfazowych 400 V, gdzie potrzebne jest bezpośrednie przełączenie zasilania.
• Aplikacje konserwacyjne i eksploatacyjne, gdzie izolacja i zabezpieczenie zwarciowe są realizowane przez odrębne urządzenia ochronne.
