Opis produktu

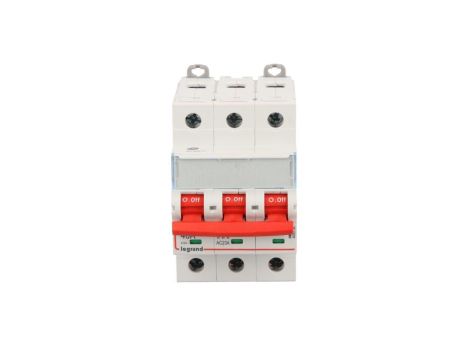

Rozłącznik modułowy 40A 3P 16kA FRX303 406535
Rozłącznik izolacyjny modułowy FRX303 przeznaczony do odłączania i izolowania trójfazowych obwodów zasilających. Urządzenie typu 3-biegunowego stosowane jako rozłącznik główny, rozłącznik bezpieczeństwa oraz wyłącznik awaryjny w rozdzielnicach przemysłowych i budynkowych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 40 A
- Liczba biegunów: 3P
- Znamionowy warunkowy prąd zwarciowy Iq: 16 kA (seria FRX300)
- Maksymalne znamionowe napięcie pracy Ue AC: 455 V
- Stopień ochrony części czołowej: IP20
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe; kompatybilność z linką, drutem i szynami grzebieniowymi
- Mechanizm ryglujący: możliwość zaryglowania w pozycji wyłączonej
- Element przełączający: dźwignia z wskaźnikiem stanu styków
- Opcje dodatkowe: możliwość montażu opcjonalnego napędu silnikowego i wyzwalacza napięciowego
- Budowa: kompletne urządzenie w obudowie zaprojektowane do montażu w tablicach rozdzielczych
- Zakres temperatur pracy: -25°C do +70°C
- Trwałość łączeniowa (seria FRX300): około 15000 cykli
- Napięcie udarowe: 6 kV
- Nieodpowiedni do montażu płaskiego oraz montażu czołowego (4-otwory/centralnie)
Zastosowanie produktu
- Jako rozłącznik główny w rozdzielnicach zasilających do 455 V AC
- Jako rozłącznik bezpieczeństwa i wyłącznik awaryjny w instalacjach przemysłowych
- Izolacja obwodów zasilania maszyn i napędów podczas eksploatacji i prac serwisowych
- Stosowanie w tablicach rozdzielczych budynków komercyjnych i przemysłowych
- Integracja z systemami automatyki przy użyciu opcjonalnego napędu silnikowego i wyzwalacza napięciowego
