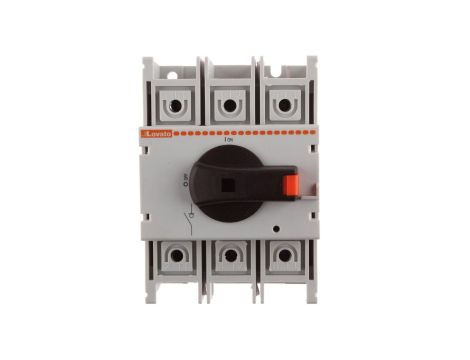

Rozłącznik izolacyjny 3P 125A GA125A

Rozłącznik izolacyjny 3P 125A GA125A

Rozłącznik izolacyjny GA125A to trójpolowy rozłącznik główny o znamionowym prądzie ciągłym 125 A, przeznaczony do bezpiecznego odłączania obwodów trójfazowych. Urządzenie stosuje się jako główny rozłącznik w tablicach rozdzielczych oraz w rozdziałach energii w instalacjach przemysłowych i komercyjnych.

Cechy techniczne

• Znamionowy prąd ciągły Iu: 125 A
• Liczba biegunów: 3
• Maksymalne znamionowe napięcie pracy Ue AC: 690 V
• Zdolność łączeniowa w trybie AC23A: załączanie 1250 A, wyłączanie 1000 A
• Znamionowy warunkowy prąd zwarciowy Iq: 8 kA
• Znamionowa moc pracy dla AC-23 przy 400 V: 55 kW
• Stopień ochrony części czołowej: IP20
• Przyłącze obwodu głównego: połączenie śrubowe (zaciski M8)
• Element przełączający: pokrętło; brak wbudowanego napędu silnikowego i wyzwalacza napięciowego
• Liczba styków pomocniczych: 0 (zwiernych, rozwiernych i przełącznych)
• Trwałość mechaniczna: 30000 cykli; trwałość elektryczna (AC21A): 30000 cykli
• Temperatura pracy: od -25°C do +55°C; maksymalna wysokość użytkowania: 3000 m n.p.m.
• Nieprzeznaczony do funkcji wyłącznika awaryjnego, rozłącznika bezpieczeństwa ani jako rozłącznik kompaktowy

Zastosowanie produktu

• Jako główny rozłącznik w tablicach rozdzielczych instalacji przemysłowych i budynkowych
• Do odłączania obwodów trójfazowych z obciążeniami silnikowymi i rozdziałami mocy
• W rozdzielniach energetycznych jako element izolacji obwodu podczas prac serwisowych
• Montaż na szynie DIN lub mocowanie śrubowe w obudowach rozdzielczych (przeznaczony do instalacji w tablicach rozdzielczych)
• Aplikacje wymagające rozłącznika o znamionowym napięciu do 690 V i zdolności łączeniowej pozwalającej na pracę z dużymi prądami rozruchowymi
