Opis produktu

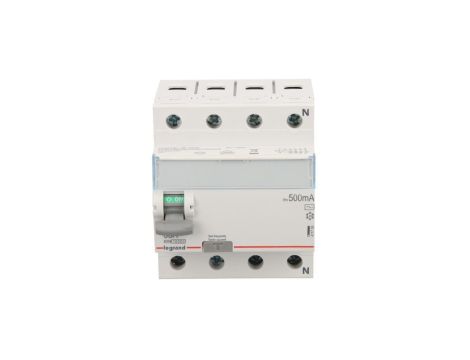

Wyłącznik różnicowoprądowy 4P 63A 0,5A typ AC P304 TX3 411739
Czterobiegunowy wyłącznik różnicowoprądowy P304 TX3 o prądzie znamionowym 63 A i znamionowym prądzie różnicowym 0,5 A (500 mA), typ czułości AC; przeznaczony do ochrony przeciwporażeniowej i wykrywania sinusoidalnych prądów upływowych w instalacjach trójfazowych z przewodem neutralnym.
Cechy techniczne
- Liczba biegunów: 4 (ochrona 3 faz + N)
- Prąd znamionowy: 63 A
- Znamionowy prąd różnicowy (I?n): 0,5 A (500 mA), typ czułości: AC – wykrywanie prądów różnicowych sinusoidalnych
- Częstotliwość pracy: 50 Hz
- Znamionowa zdolność łączeniowa: 10 kA
- Odporność na udar prądowy: 0,25 kA
- Wymiar obudowy / szerokość: 4 moduły zgodnie z DIN 43880
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Brak ochrony selektywnej; bez wyzwalania krótkozwłocznego
- Możliwość dodatkowego wyposażenia (akcesoria montażowe/ sygnalizacyjne)
- Montaż: szyna DIN; zgodność z normą IEC/EN 61008
- Produkt z referencją oznaczoną czerwonym numerem (nowe produkty P300/P302/P304 TX3)
Zastosowanie produktu
- Ochrona przeciwporażeniowa w rozdzielnicach budynków mieszkalnych i obiektów użyteczności publicznej
- Zabezpieczenie instalacji trójfazowych z przewodem neutralnym (TN/TT)
- Ochrona obwodów i urządzeń narażonych na upływy prądu (np. maszyny, stanowiska robocze, obwody zasilania pomp i ogrzewania)
- Stosowanie w układach wymagających szybkiego wykrywania upływu sinusoidalnego; niezalecany tam, gdzie występują prądy różnicowe o charakterze pulsującym (wówczas typ A)
