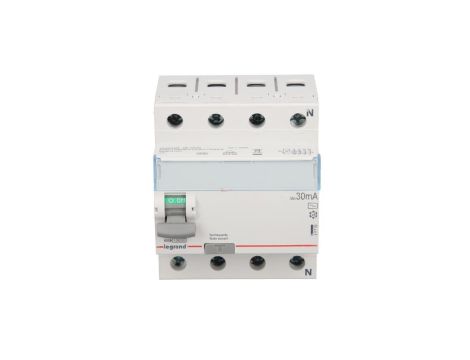

Wyłącznik różnicowoprądowy 4P 63A 0,03A typ AC P304 TX3 411709

Wyłącznik różnicowoprądowy 4P 63A 0,03A typ AC P304 TX3 411709

Wyłącznik różnicowoprądowy P304 TX3 typ AC o czterech biegunach przeznaczony jest do ochrony przed porażeniem oraz zapobiegania pożarom wynikającym z upływów prądu. Produkt stosuje się w rozdzielnicach trójfazowych do ochrony obwodów z sinusoidalnymi prądami resztkowymi.

Dane techniczne

• Prąd znamionowy: 63 A
• Liczba biegunów: 4 (czterobiegunowy)
• Znamionowy prąd różnicowy: 0,03 A (30 mA)
• Czułość: typ AC — wykrywanie sinusoidalnych prądów różnicowych
• Częstotliwość pracy: 50 Hz
• Znamionowa zdolność łączeniowa: 10 kA
• Odporność na udar prądowy (impuls): 0,25 kA
• Głębokość wbudowania: 44 mm
• Wymiar obudowy (DIN 43880): 4, szerokość: 4 moduły
• Stopień ochrony: IP2X
• Ochrona selektywna: brak (nieprzeznaczony do wybornej selektywności)
• Wyzwalanie krótkozwłoczne: brak
• Możliwość przyłączenia: szyny grzebieniowe lub sztyftowe
• Możliwość dodatkowego wyposażenia: tak (szczegóły w dokumentacji technicznej)

Zastosowanie produktu

• Ochrona przeciwporażeniowa i przeciwpożarowa w instalacjach trójfazowych (rozdzielnice mieszkaniowe i komercyjne)
• Zabezpieczenie obwodów z obciążeniami generującymi jedynie sinusoidalne prądy upływu (ze względu na czułość typu AC)
• Montaż na szynie DIN w rozdzielnicach modułowych — integracja z systemami zasilania trójfazowego
• Stosowanie w instalacjach, gdzie wymagana jest zdolność łączeniowa do 10 kA i ochrona przed impulsami do 0,25 kA
• Możliwość podłączenia przy użyciu szyn grzebieniowych lub połączeń sztyftowych dla szybkiej instalacji w rozdzielnicy
