Opis produktu

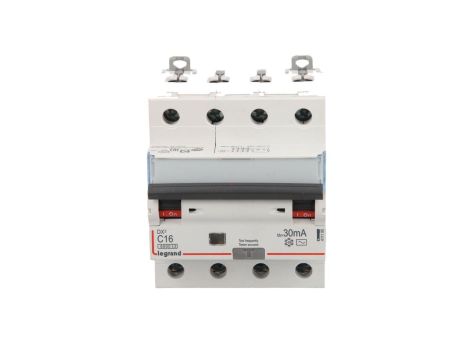

Wyłącznik różnicowo-nadprądowy 4P 16A C 0,03A typ AC P314 DX3 411186
Czterobiegunowy wyłącznik różnicowo?nadprądowy P314 DX3 typ AC o prądzie znamionowym 16 A i czułości różnicowej 30 mA, przeznaczony do zabezpieczania układów trójfazowych z przewodem neutralnym przed porażeniem i wyciekiem prądu oraz przed przeciążeniem/ zwarciem.
Cechy techniczne
- Prąd znamionowy: 16 A
- Napięcie znamionowe: 400 V
- Charakterystyka wyzwalania: C (wyzwalanie nadprądowe)
- Liczba biegunów: 4 (jednoczesne rozłączanie bieguna N)
- Znamionowy prąd różnicowy: 0,03 A (30 mA)
- Czułość: typ AC — wykrywa różnicowe prądy sinusoidalne
- Szerokość: 4 moduły (17,5 mm na moduł)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Możliwa konfiguracja: opcjonalne dodatkowe styki i wyzwalacze (zgodnie z ofertą serii)
- Zgodność z normą: IEC/EN 61009 (seria P310/P312/P314 DX3)
- Uwagi do doboru: typ AC wykrywa tylko składowe sinusoidalne; w obwodach z urządzeniami generującymi składowe stałe (falowniki, elektronika mocy) rozważyć wersję typu A
Zastosowanie
- Zabezpieczanie rozdzielnic trójfazowych wraz z przewodem neutralnym w instalacjach budynków mieszkalnych, komercyjnych i lekkich obiektach przemysłowych
- Ochrona przed porażeniem i wykrywanie upływów prądu do 30 mA na obwodach siłowych i usługowych
- Stosowanie jako zabezpieczenie grupowe obwodów z wymaganiem jednoczesnego rozłączania przewodu N
- Zastosowanie w instalacjach, gdzie występują wyłącznie różnicowe prądy sinusoidalne; niezalecany tam, gdzie występują znaczące składowe stałe bez użycia typu A
