Opis produktu

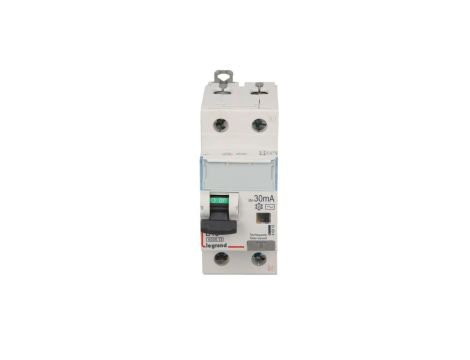

Wyłącznik różnicowo-nadprądowy 2P 10A B 0,03A typ AC P312 DX3 410919
Dwubiegunowy wyłącznik różnicowo-nadprądowy P312 DX3 przeznaczony do ochrony obwodów jednofazowych 230 V, łączący funkcję wyłącznika nadprądowego (MCB) z wyłącznikiem różnicowoprądowym (RCD) o czułości 30 mA typu AC.
Cechy techniczne
- Typ urządzenia: wyłącznik różnicowo-nadprądowy (RCD+MCB), seria P312 DX3, typ AC
- Liczba biegunów: 2 (zasilanie dwubiegunowe, 230 V)
- Prąd znamionowy (In): 10 A
- Znamionowy prąd różnicowy: 0,03 A (30 mA)
- Charakterystyka wyzwalania nadprądowego: B (typowe wyzwalanie przy prądach zwarciowych ≈ 3–5×In)
- Czułość różnicowa: AC — detekcja prądów przemiennych (nie detekuje składowej stałej)
- Szerokość: 2 moduły (standardowy moduł 17,5 mm → 35 mm)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Jednoczesne rozłączanie bieguna N: nie
- Montaż: szyna DIN; możliwość przyłączania szyną grzebieniową lub sztyftową
Zastosowanie produktu
- Ochrona obwodów gniazd wtykowych i oświetlenia w instalacjach mieszkaniowych i komercyjnych (jednofazowych, 230 V)
- Zastosowanie w rozdzielnicach modułowych na szynę DIN, w instalacjach wymagających jednoczesnej ochrony przeciwporażeniowej i przeciwprzeciążeniowej
- Stosować tam, gdzie występują prądy różnicowe sinusoidalne; niezalecany do obwodów z urządzeniami generującymi składową stałą prądu różnicowego (np. niektóre falowniki, ładowarki EV)
- Możliwość integracji z systemami dystrybucji z użyciem szyn grzebieniowych lub złączy sztyftowych
