Opis produktu

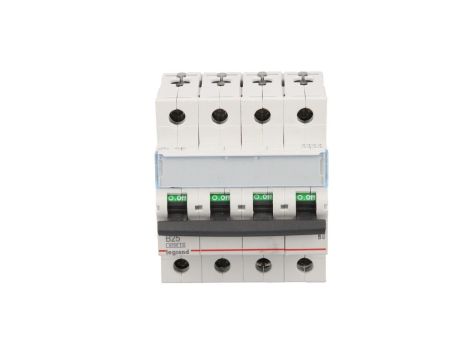

Wyłącznik nadprądowy 4P B 25A 6kA AC S304 TX3 403419
Czterobiegunowy wyłącznik nadprądowy o charakterystyce B przeznaczony do ochrony obwodów instalacji niskiego napięcia AC; stosowany w rozdzielnicach budynków mieszkalnych, usługowych oraz lekkich instalacjach przemysłowych do ochrony obwodów przed przeciążeniem i zwarciem.
Cechy techniczne
- Liczba biegunów: 4 (czterobiegunowy)
- Prąd znamionowy (In): 25 A
- Charakterystyka wyzwalania: B (ochrona obwodów z niskimi prądami rozruchowymi)
- Rodzaj napięcia: AC, częstotliwość 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA wg EN 60898
- Szerokość: 4 moduły (1 moduł = 17,5 mm ? szerokość całkowita 70 mm)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Jednoczesne rozłączanie bieguna N: Nie (neutralny nie jest rozłączany jednocześnie)
- Klasa ograniczenia energii: 3
- Możliwość dodatkowego wyposażenia: tak — styki pomocnicze, wyzwalacze, możliwość podłączenia do szyn grzebieniowych lub sztyftowych
- Montaż: standardowa szyna DIN (modułowa budowa do montażu w rozdzielnicach)
Zastosowanie produktu
- Ochrona obwodów końcowych instalacji elektrycznych w budynkach mieszkalnych i usługowych (oświetlenie, gniazda)
- Zabezpieczenie obwodów grupowych w rozdzielnicach modułowych
- Stosowanie w instalacjach o niskich wartościach prądu rozruchowego, gdzie wymagana jest charakterystyka B
- Integracja z systemami dystrybucji zasilania przy użyciu szyn grzebieniowych lub sztyftowych; możliwość rozbudowy o styki pomocnicze i wyzwalacze do sterowania i sygnalizacji
