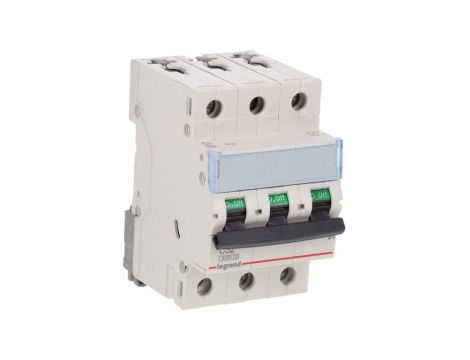

Wyłącznik nadprądowy 3P C 32A 6kA AC S303 TX3 403548

Wyłącznik nadprądowy 3P C 32A 6kA AC S303 TX3 403548

Wyłącznik nadprądowy 3-biegunowy przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach zasilanych prądem przemiennym. Stosowany w rozdzielnicach modułowych w obiektach przemysłowych, komercyjnych i instalacjach dystrybucyjnych.

Cechy techniczne

• Prąd znamionowy (In): 32 A; liczba biegunów: 3 (3P)
• Charakterystyka wyzwalania: C (wyzwalnik elektromagnetyczny dostosowany do obciążeń o umiarkowanych prądach rozruchowych)
• Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA (wg EN 60898)
• Rodzaj napięcia: AC; częstotliwość pracy: 50 Hz
• Szerokość: 3 moduły (3 × 17,5 mm)
• Głębokość wbudowania: 44 mm
• Stopień ochrony: IP2X
• Jednoczesne rozłączanie przewodu N: brak (N nie jest rozłączany jednocześnie)
• Klasa ograniczenia energii: 3 – wpływ na selektywność i ograniczenie energii zwarciowej
• Możliwość dodatkowego wyposażenia: możliwość montażu styków pomocniczych i wyzwalaczy; kompatybilny z systemami szyn grzebieniowych i sztyftowych
• Zgodność serii z normami IEC/EN 60898 oraz IEC/EN 60947; modułowa konstrukcja do montażu w rozdzielnicach

Zastosowanie produktu

• Ochrona obwodów dystrybucyjnych w rozdzielnicach modułowych w instalacjach przemysłowych i komercyjnych
• Zabezpieczenie obwodów silnikowych, oświetleniowych oraz grup gniazd w sieciach TN/TT
• Stosowanie tam, gdzie wymagane jest ograniczenie energii zwarciowej klasy 3 i kompatybilność z układami szynowymi
• Rozbudowa systemów zabezpieczeń przy użyciu styków pomocniczych i wyzwalaczy dla integracji z automatyką i systemami sterowania
