Opis produktu

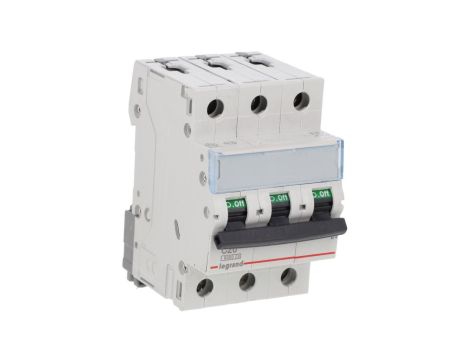

Wyłącznik nadprądowy 3P C 20A 6kA AC S303 TX3 403546
Wyłącznik nadprądowy 3P C 20A 6kA AC S303 TX3 403546 to trójbiegunowy wyłącznik nadprądowy o charakterystyce C przeznaczony do ochrony obwodów trójfazowych przed przeciążeniem i zwarciem. Produkt znajduje zastosowanie w rozdzielnicach niskiego napięcia w instalacjach przemysłowych, komercyjnych oraz budynkach użyteczności publicznej.
Cechy techniczne
- Liczba biegunów: 3 (trójbiegunowy, oznaczenie projektowe S303 TX)
- Prąd znamionowy: 20 A
- Charakterystyka wyzwalania: C (prądy rozruchowe umiarkowane)
- Rodzaj napięcia: AC, napięcie znamionowe sieci 230/400 V, częstotliwość 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 6 kA
- Klasa ograniczenia energii: 3
- Szerokość: 3 moduły (moduł 17,5 mm → szerokość 52,5 mm)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Jednocześnie rozłączany biegun N: Nie
- Możliwość dodatkowego wyposażenia: tak (akcesoria i moduły rozszerzające dostępne w dokumentacji)
- Możliwość przyłączania szyną grzebieniową (szyna zbiorcza) i montaż na typowej szynie instalacyjnej
Zastosowanie produktu
- Zabezpieczenie obwodów trójfazowych w rozdzielnicach przemysłowych i komercyjnych
- Ochrona przewodów i odbiorników przed przeciążeniem i zwarciem w instalacjach dystrybucji energii
- Zastosowanie w obwodach z umiarkowanymi prądami rozruchowymi (charakterystyka C) — oświetlenie, aparatura sterownicza, małe i średnie silniki
- Integracja w rozdzielnicach modułowych z możliwością stosowania szyn grzebieniowych oraz dodatkowych akcesoriów
