Opis produktu

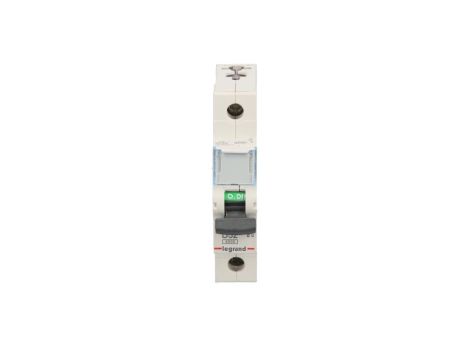

Wyłącznik nadprądowy 1P D 32A 6kA AC S301 TX3 403724
Jednobiegunowy wyłącznik nadprądowy S301 TX3 przeznaczony do ochrony obwodów jednofazowych w instalacjach przemysłowych i budynkowych. Urządzenie o charakterystyce D zapewnia selektywne wyłączanie przy prądach zwarciowych i dużych prądach rozruchowych.
Cechy techniczne
- Typ: S301 TX3, jednobiegunowy (1P), charakterystyka wyzwalania D
- Prąd znamionowy: 32 A
- Napięcie znamionowe: 400 V AC, częstotliwość 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898), 10 kA (wg IEC 60947-2)
- Liczba biegunów: 1; jednoczesne rozłączanie biegunu N: nie
- Szerokość: 1 moduł (17,5 mm); głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Możliwość dodatkowego wyposażenia: styki pomocnicze i wyzwalacze (seria DX3); kompatybilność z szynami grzebieniowymi i sztyftowymi
- Zgodność z normami: IEC/EN 60898-1 oraz IEC/EN 60947-2
Zastosowanie produktu
- Ochrona obwodów jednofazowych w rozdzielnicach budynków mieszkalnych i komercyjnych
- Zabezpieczanie obwodów z urządzeniami o dużych prądach rozruchowych: silniki, transformatory, zasilacze z kondensatorami
- Stosowanie w rozdzielnicach automatyki i szafach sterowniczych z możliwością rozbudowy o styki pomocnicze i wyzwalacze
- Wymiana lub modernizacja instalacji, gdzie wymagana jest wyższa zdolność łączeniowa i charakterystyka D
