Opis produktu

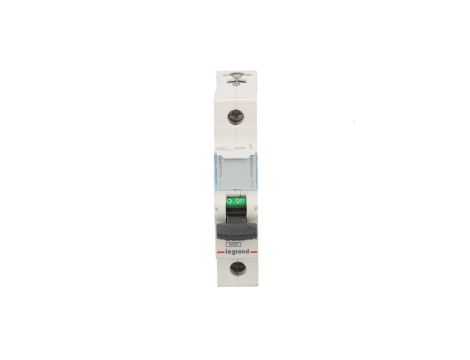

Wyłącznik nadprądowy 1P D 25A 6kA AC S301 TX3 403723
Jednobiegunowy wyłącznik nadprądowy S301 TX3 o charakterystyce D i znamionowym prądzie 25 A, przeznaczony do ochrony obwodów jednofazowych w rozdzielnicach modułowych. Produkt dedykowany do instalacji AC 400 V, gdzie występują wysokie prądy rozruchowe.
Cechy techniczne
- Prąd znamionowy: 25 A
- Charakterystyka wyzwalania: D (wyższy próg wyzwalania dla impulsów startowych)
- Liczba biegunów: 1 (jednobiegunowy)
- Rodzaj napięcia: AC, napięcie znamionowe 400 V, częstotliwość 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA wg EN 60898; 10 kA wg IEC 60947-2
- Szerokość montażowa: 1 moduł (modułowa konstrukcja do szyny DIN)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Jednoczesne rozłączanie bieguna N: Nie
- Możliwość dodatkowego wyposażenia: tak (akcesoria pomocnicze kompatybilne z serią TX3)
- Przyłączenie: kompatybilny z szynami grzebieniowymi oraz połączeniami sztyftowymi
- Zgodność z normami: IEC/EN 60898-1 i IEC/EN 60947-2 (parametry konstrukcyjne i znamionowe)
Zastosowanie produktu
- Ochrona obwodów jednofazowych w instalacjach mieszkaniowych, komercyjnych i przemysłowych
- Zabezpieczenie obwodów z obciążeniami o wysokich prądach rozruchowych (silniki, transformatory, urządzenia indukcyjne) — zastosowanie charakterystyki D
- Montaż w rozdzielnicach modułowych na szynie DIN; integracja z systemami rozdziału energii
- Stosowanie w układach zasilania 400 V AC i częstotliwością sieci 50 Hz
- Rozszerzalność instalacji poprzez dodatkowe akcesoria pomocnicze i połączenia szynowe
