Opis produktu

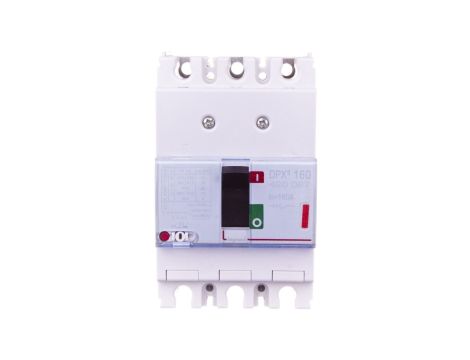

Wyłącznik mocy 3P 160A 36kA DPX3 160 420087
Trójpolowy wyłącznik termomagnetyczny DPX3 160 o znamionowym prądzie 160 A przeznaczony do ochrony obwodów zasilających w instalacjach przemysłowych i komercyjnych. Urządzenie stosuje się jako zabezpieczenie główne i sekcyjne w rozdzielnicach niskiego napięcia.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 160 A; liczba biegunów: 3 (3P).
- Zakres nastawy wyzwalacza przeciążeniowego: 128–160 A (regulacja termiczna).
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: stała wartość 1600 A (wyzwalacz magnetyczny nastawialny).
- Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 36 kA.
- Stopień ochrony: IP20; konstrukcja do montażu stałego w rozdzielnicy.
- Przyłącza obwodów głównych: od przodu, połączenie śrubowe (zaciski śrubowe).
- Element przełączający: dźwignia; wyposażony we wskaźnik wyłączenia (położenie/stan wyłącznika).
- Opcjonalny napęd silnikowy (możliwość zdalnego załączania/wyłączania i integracji z systemami automatyki).
- Trwałość elektryczna i mechaniczna: wysoka liczba cykli pracy (wersje DPX3 charakteryzują się odpornością na intensywną eksploatację).
- Zgodność konstrukcyjna z normą IEC/EN 60947-2; dostępne akcesoria: urządzenia pomocnicze, rączki obrotowe, blokady i napędy.
Zastosowanie produktu
- Ochrona głównych i sekcyjnych obwodów zasilających w rozdzielnicach przemysłowych i komercyjnych.
- Zabezpieczenie odbiorników silnikowych i instalacji dystrybucyjnych w układach TN/TT przy napięciu do 400 V.
- Stosowanie jako wyłącznik główny w agregatach prądotwórczych oraz w układach zasilania redundantnego, z możliwością integracji napędu silnikowego i urządzeń pomocniczych.
- Montaż w stałych rozdzielnicach i szafach sterowniczych; możliwość doboru akcesoriów (blokady, rączki, styki pomocnicze) w celu spełnienia wymagań eksploatacyjnych i bezpieczeństwa.
