Opis produktu

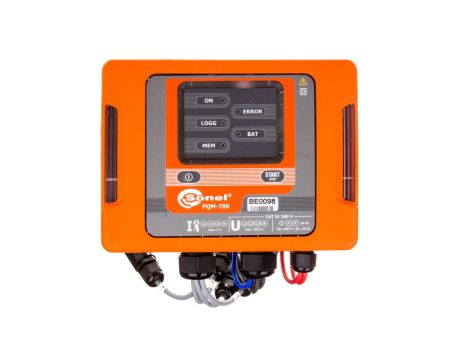

Analizator jakości zasilania PQM-700 WMPLPQM700
Analizator jakości zasilania PQM-700 to przenośne urządzenie przeznaczone do kompleksowej analizy parametrów sieci trójfazowych; służy do rejestracji napięć, prądów i zjawisk jakościowych w instalacjach przemysłowych, komercyjnych oraz energetycznych.
Cechy techniczne
- Zasilanie: akumulator wewnętrzny (bateria).
- Wejścia: 4 kanały wejść napięciowych i 4 kanały wejść prądowych.
- Pomiar prądu: obsługa cęgów giętkich / adaptera cęgowego do pomiarów w miejscach zewnętrznych.
- Zakres pomiarowy napięcia AC przy pomiarze bezpośrednim: 64–760 V.
- Rejestrowane wielkości: moc czynna, moc bierna, moc pozorna, współczynnik mocy, kąt fazowy (cos φ).
- Pomiar harmonicznych: funkcja analizy harmonicznych i ich rejestracja.
- Pamięć wartości mierzonej: tak — możliwość zapisu danych pomiarowych do pamięci wewnętrznej.
- Wskaźnik: wyświetlacz graficzny; dodatkowo wskaźniki LED oraz powiadomienia dźwiękowe informujące o statusie pracy, stanie akumulatora i błędach.
- Złącze (interfejs): tak — możliwość eksportu i analizy danych poza urządzeniem.
- Funkcje rejestracji i wyświetlania wyników z możliwością analizy na miejscu oraz po powrocie do biura.
- Ograniczenie: urządzenie nie rejestruje mocy/pracy (energia) jako skumulowanej wartości.
- Wymagania przed pomiarem: sprawdzenie dostępności pamięci, ustawienie zegara oraz prawidłowe podłączenie zasilania zgodnie z konfiguracją wejść.
Zastosowanie
- Diagnostyka jakości zasilania w zakładach przemysłowych, stacjach transformatorowych i obiektach komercyjnych.
- Analiza występowania harmonicznych, asymetrii, odkształceń napięcia oraz nieprawidłowości prądowych.
- Pomiary i rejestracja parametrów podczas przeglądów serwisowych i odbiorów instalacji do 760 V AC.
- Pomiar w terenie z użyciem cęgów giętkich oraz późniejsza analiza danych w biurze poprzez eksport z urządzenia.
- Kontrole przed i po modernizacjach instalacji mające na celu weryfikację parametrów mocy czynnej, biernej i pozornej oraz współczynnika mocy.
