Opis produktu

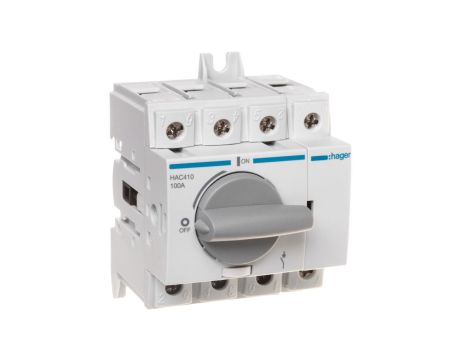

Rozłącznik izolacyjny 4P 100A HAC410
Rozłącznik izolacyjny 4P 100A HAC410 to modułowe, obrotowe urządzenie mocowane na stałe przeznaczone do izolowania i odłączania obwodów trójfazowych w rozdzielnicach i instalacjach przemysłowych do 100 A. Stosowany jako rozłącznik główny oraz element bezpieczeństwa przy pracach serwisowych.
Cechy techniczne
- Konstrukcja: modułowy rozłącznik izolacyjny obrotowy, rozmiar 2, urządzenie mocowane na stałe
- Liczba biegunów: 4P; znamionowy prąd ciągły Iu: 100 A
- Znamionowe napięcie łączeniowe: 380/415 V; maksymalne znamionowe napięcie pracy Ue AC: 690 V; napięcie izolacji: 800 V
- Znamionowy prąd zwarciowy: 25 kA
- Moc znamionowa AC1 przy 400 V: 65 kW; całkowite straty mocy: 16 W
- Stopień ochrony części czołowej: IP20
- Przyłącze obwodu głównego: połączenie śrubowe, przekrój przewodu do 35 mm²
- Element przełączający: pokrętło; wyposażony w mechanizm ryglujący
- Przeznaczenie montażowe: odpowiedni do montażu płaskiego i instalacji w tablicach rozdzielczych; funkcja rozłącznika głównego
Zastosowanie produktu
- Jako rozłącznik główny w rozdzielnicach i szafach sterowniczych w instalacjach przemysłowych i budynkowych
- Do izolowania i zabezpieczania obwodów trójfazowych przy pracach serwisowych i konserwacyjnych
- W aplikacjach wymagających odłączenia obciążenia do 100 A oraz przy maksymalnym napięciu pracy 690 V AC
- Do montażu płaskiego w tablicach rozdzielczych, gdzie wymagane jest urządzenie mocowane na stałe z mechanizmem ryglującym
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy stopień ochrony IP20 dotyczy całego rozłącznika izolacyjnego HAC410?
IP20 odnosi się do części czołowej rozłącznika izolacyjnego HAC410; przy instalacji należy zapewnić odpowiednią obudowę lub rozdzielnicę, jeżeli wymagane są wyższe klasy ochrony środowiskowej. - Czy rozłącznik izolacyjny HAC410 można zabezpieczyć przed niezamierzoną zmianą pozycji?
Tak — rozłącznik izolacyjny HAC410 jest wyposażony w mechanizm ryglujący, umożliwiający zablokowanie pokrętła w pozycji wyłączonej (OFF) w celu zapewnienia bezpieczeństwa podczas prac serwisowych.
