Opis produktu

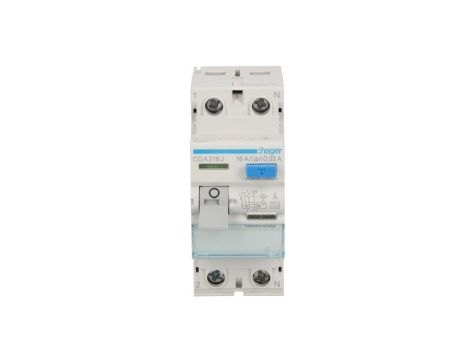

Wyłącznik różnicowoprądowy 2P 16A 0,03A typ A CDA216J
Wyłącznik różnicowoprądowy CDA216J typu A przeznaczony do ochrony przeciwporażeniowej obwodów jednofazowych. Dwubiegunowy moduł do montażu na szynie DIN, stosowany w rozdzielnicach instalacji mieszkaniowych i lekkich obiektów komercyjnych.
Cechy techniczne
- Typ urządzenia: wyłącznik różnicowoprądowy typ A, 2 bieguny
- Prąd znamionowy (In): 16 A
- Znamionowy prąd różnicowy (IΔn): 0,03 A (30 mA)
- Napięcie znamionowe: 230 V AC, częstotliwość 50 Hz
- Maksymalny prąd zwarciowy: 6 kA
- Napięcie izolacji: 500 V; wytrzymałość impulsowa: 4 kV
- Straty mocy przy In: 1,2 W
- Wytrzymałość elektryczna: 2000 cykli; mechaniczna: 4000 cykli
- Zakres temperatur pracy/magazynowania: -55 do 70 °C
- Wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 35 mm (2 moduły DIN)
- Montaż: szyna DIN
- Stopień ochrony: IP20 (IP2X)
- Funkcje dodatkowe: wyzwalanie krótkozwłoczne — tak; możliwość ochrony selektywnej — tak; możliwość dodatkowego wyposażenia
- Okres gwarancji: 24 miesiące
Zastosowanie produktu
- Ochrona różnicowoprądowa obwodów jednofazowych 230 V — obwody gniazdowe i oświetleniowe w budownictwie mieszkaniowym i małych obiektach komercyjnych
- Montaż w rozdzielnicach na szynie DIN jako podstawowy element ochrony przeciwporażeniowej współpracujący z wyłącznikami nadprądowymi
- Zastosowanie tam, gdzie wymagana jest detekcja prądów upływowych zawierających składowe stałe lub pulsujące (typ A)
- Instalacje wymagające ograniczonych strat mocy i kompaktowych wymiarów (szerokość 2 moduły DIN)
